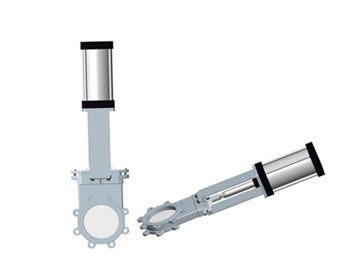

氣動薄型閘閥
發布時間：2013/8/3 18:19:57
產品描述：
671H(Y)-10C氣動薄型閘閥主要適用于火電廠干灰系統灰、渣的調節流量及啟閉之用，也適用于礦 山、石灰廠、水泥廠等有磨損、腐蝕的粉塵介質的啟閉。本閥門具有密封性能好，耐高溫，耐壓強度高，啟閉靈活，卡灰及積灰現象少，使用壽命長等優點。 *KR氣動薄型閘閥產品主體采用鑄鋼、304不銹鋼、石墨密封圈組合而成。 *適用溫度≤400℃。 *執行機構公稱壓力0.4-0.6MPa，閥門公稱壓力1.0MPa。 *也可根據用戶要求定制。
KR 671H(Y)-10C氣動薄型閘閥外形尺寸，連接尺寸以及執行器型號表
|
通徑 |
連 接 尺 寸 |
外形尺寸及配置執行器 |
|||||
|
DN |
D |
D1 |
D2 |
L |
H |
Z-∮d |
FQGA |
|
50 |
165 |
125 |
100 |
50 |
350 |
4-∮18 |
QGS40 |
|
65 |
185 |
145 |
120 |
50 |
370 |
4-∮18 |
QGS50 |
|
80 |
200 |
160 |
135 |
58 |
415 |
4-∮18 |
QGS63 |
|
100 |
220 |
180 |
155 |
58 |
475 |
8-∮18 |
QGS100 |
|
125 |
250 |
210 |
185 |
58 |
660 |
8-∮18 |
QGS125 |
|
150 |
285 |
240 |
210 |
63.5 |
740 |
8-∮23 |
QGS160 |
|
175 |
310 |
270 |
240 |
70 |
810 |
8-∮23 |
QGS200 |
|
200 |
340 |
295 |
265 |
76 |
885 |
8-∮23 |
QGS200 |
|
250 |
395 |
350 |
320 |
76 |
1055 |
12-∮23 |
QGS250 |
|
300 |
445 |
400 |
368 |
81 |
1320 |
12-∮23 |
QGS320 |
|
350 |
505 |
460 |
428 |
95 |
1550 |
16-∮23 |
QGS320 |
|
400 |
565 |
515 |
482 |
95 |
1755 |
16-∮25 |
QGS320 |
|
450 |
615 |
565 |
532 |
95 |
1835 |
20-∮25 |
QGS400 |
|
500 |
670 |
620 |
585 |
100 |
2105 |
20-∮25 |
QGS400 |
|
600 |
780 |
725 |
685 |
110 |
2520 |
20-∮30 |
QGS400 |
