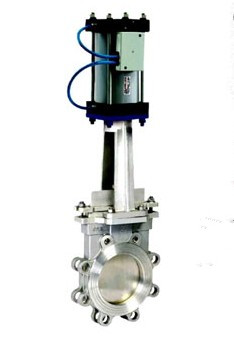

PZ673W氣動梅花刀閘閥

  氣動梅花刀閘閥吸取了國內外先進技術和結構優點，排除了其他廠家所產刀閘閥在使用中存在的不足，是一種具有輕型、結構簡單小巧、密封性能可靠、使用壽命長、具有切斷介質等優點，其密封原理是通過閘板在關閉到底時，閘板斜切面碰到閥體上的鍥塊使得閘板緊靠密封面起到密封效果，并且閘板底部的斜切面具有切斷介質的功能，使得閥門不易受介質的堵塞卡阻。其結構可以做成硬密封、軟密封，可以根據客戶對密封要求選型。



主要性能規范
Chief Proprty And Specifieation

公稱壓力（MPa） Normal Pressure	0.6、1.0、1.6 (150LB)
殼體試驗（MPa） Shell Test	0.9、1.5、2.4
密封試驗（MPa） Seal Teat	0.66、1.1、1.8
工作溫度 Working Temperation	≤100℃
使用介質 Applicable Medium	紙漿、污水、煤渣、灰渣 Mortar Mixture,Dregs with Water Proportion

主要零部件材質
Material Of Main Part

體、蓋 Body、Bonnet	不銹鋼、碳鋼、灰鑄鐵S.S、C.S、C.I
閘板 Disc	碳鋼、不銹鋼C.S、S.S
閥桿 Stem	不銹鋼S.S
密封面 Sealing	橡膠、四氟、不銹鋼、硬質合金 Rubber、PTFE、S.S、Carbide Alioy

主要外形及連接尺寸
Main External And Connecting Dimensions(mm)

DN		L	D	D1	n-d	H	□a×a
mm	in
50	2	48	165	120.5	4-19	547	80×80
65	21/2	48	180	139.5		607
80	3	50	195	152.5		632	100×100
100	4	50	218	190.5	8-19	742	115×115
125	5	57	255	216	8-22	820	145×145
150	6	57	280	241.5		900
200	8	70	342	298.5		1130	220×220
250	10	70	402	362	12-25	1252
300	12	76	480	432		1480	270×270
350	14	76	530	476	12-29	1643
400	16	89	594	539.5	16-29	1776
450	18	89	635	578	16-32	1970
500	20	114	680	635	20-32	2157	340×340
600	24	114	805	749.5	20-35	2476
