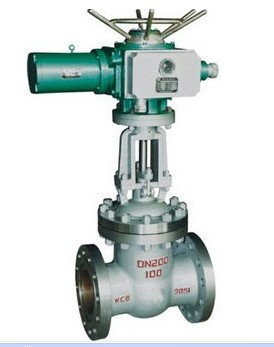

Z941電動法蘭閘閥
發布時間：2013/8/5 13:16:42
■ 產品概述
電動法蘭閘閥是由多回轉電動執行器與法蘭閘閥組成，主要用來接通或截?cái)喙苈分械慕橘|(zhì)，不適用于調節介質流量，電動法蘭閘閥適用的壓力、溫度及口徑范圍很大，尤其適用于中、大口徑的管道。電動法蘭閘閥的主要優點如下： (1)流體阻力小，閘閥閥體內部介質通道是直通的，介質流經閘閥時不改變其流動方向，因而流動阻力較小 (2)啟閉較省力，啟閉時閘板運動方向與介質流動方向相垂直，與截止閥相比、閘閥的啟閉較為省力。 (3)介質流動方向一般不受限制。介質可從閘閥兩側任意方向流過，均能達到接通或截?cái)嗟哪康�。便于安裝，適用于介質的流動方向可能改變的管路中。 ■ 產品特點 1、選材考究，符合國內外相關標準，材料的全面質量高。 2、符合國內外先進標準的要求，密封可靠、性能優良、造型美觀。 3、密封副配對先進合理，閘板和閥座的密封面采用不同硬度的司太立（Stellite）鈷基硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。 4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。 5、采用楔式彈性閘板結構，中大口徑設置推力軸承，磨擦力小，并配有撞擊手動，啟閉輕松自如。 6、可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。
電動閘閥主要性能規范
|
殼體材料
|
適用介質
|
適用溫度（℃）
|
|
碳素鋼(C型)
|
水、蒸汽、油品
|
≤425
|
|
鉻鎳鈦鋼(P型)
|
硝酸類
|
≤200
|
|
鉻鎳鉬鈦鋼(R型)
|
醋酸類
|
≤200
|
|
鉻鉬鋼(I型)
|
水、蒸汽、油品
|
≤550
|
電動法蘭閘閥主要連接及外形尺寸(PN16)
|
公稱通徑DN(in)
|
主要外形尺寸及連接尺寸
|
電動裝置型號
|
|||||||
|
L
|
D
|
D1
|
D2
|
b
|
f
|
z-Φd
|
H
|
||
|
Z940、Z941、Z942
|
|||||||||
|
40
|
200
|
145
|
110
|
85
|
16
|
3
|
4-Φ18
|
595
|
ZB15
|
|
50
|
250
|
160
|
115
|
100
|
16
|
3
|
4-Φ18
|
653
|
ZB15
|
|
65
|
265
|
180
|
145
|
120
|
18
|
3
|
4-Φ18
|
665
|
ZB15
|
|
80
|
280
|
195
|
160
|
135
|
20
|
3
|
8-Φ18
|
725
|
ZB15
|
|
100
|
300
|
215
|
180
|
155
|
20
|
3
|
8-Φ18
|
787
|
ZB15
|
|
125
|
325
|
245
|
210
|
185
|
22
|
3
|
8-Φ18
|
806
|
ZB20
|
|
150
|
350
|
280
|
240
|
210
|
24
|
3
|
8-Φ23
|
955
|
ZB20
|
|
200
|
400
|
335
|
295
|
265
|
26
|
3
|
12-Φ23
|
1105
|
ZB40
|
|
250
|
450
|
405
|
355
|
320
|
30
|
3
|
12-Φ25
|
1343
|
ZB40
|
|
300
|
500
|
460
|
410
|
375
|
30
|
3
|
12-Φ25
|
1516
|
ZC45
|
|
350
|
550
|
520
|
470
|
435
|
34
|
4
|
16-Φ25
|
1678
|
ZC45
|
|
400
|
600
|
580
|
525
|
485
|
36
|
4
|
16-Φ30
|
1849
|
ZC90
|
|
450
|
650
|
640
|
585
|
545
|
38
|
4
|
20-Φ30
|
1937
|
ZC90
|
|
500
|
700
|
705
|
650
|
608
|
42
|
4
|
20-Φ34
|
2234
|
ZC120
|
|
600
|
800
|
840
|
770
|
718
|
46
|
5
|
20-Φ41
|
2432
|
ZC180
|
|
700
|
900
|
910
|
840
|
788
|
48
|
5
|
24-Φ41
|
2489
|
ZC250
|
|
800
|
1000
|
1020
|
950
|
898
|
50
|
5
|
24-Φ41
|
2643
|
ZC350
|
|
900
|
1100
|
1125
|
1050
|
998
|
52
|
5
|
28-Φ41
|
2945
|
ZC500
|
|
1000
|
1200
|
1255
|
1170
|
1110
|
54
|
5
|
28-Φ42
|
3083
|
ZC500
|
|
1200
|
1350
|
1485
|
1390
|
1325
|
56
|
5
|
32-Φ48
|
3382
|
ZC800
|
|
1400
|
1500
|
1685
|
1590
|
1525
|
58
|
5
|
36-Φ48
|
3718
|
ZC1000
|
電動法蘭閘閥主要連接及外形尺寸(PN25)
|
公稱通徑DN(in)
|
主要外形尺寸及連接尺寸
|
電動裝置型號
|
|||||||
|
L
|
D
|
D1
|
D2
|
b
|
f
|
z-Φd
|
H
|
||
|
Z940、Z941、Z942
|
|||||||||
|
40
|
200
|
145
|
110
|
85
|
18
|
3
|
4-Φ18
|
595
|
ZB15
|
|
50
|
250
|
160
|
125
|
100
|
20
|
3
|
4-Φ18
|
653
|
ZB15
|
|
65
|
265
|
180
|
145
|
120
|
22
|
3
|
8-Φ18
|
665
|
ZB15
|
|
80
|
280
|
195
|
160
|
135
|
22
|
3
|
8-Φ18
|
725
|
ZB15
|
|
100
|
300
|
230
|
190
|
160
|
24
|
3
|
8-Φ23
|
787
|
ZB20
|
|
125
|
325
|
270
|
220
|
188
|
28
|
3
|
8-Φ25
|
902
|
ZB20
|
|
150
|
350
|
300
|
250
|
218
|
30
|
3
|
8-Φ25
|
955
|
ZB20
|
|
200
|
400
|
360
|
310
|
278
|
34
|
3
|
12-Φ25
|
1105
|
ZB40
|
|
250
|
425
|
425
|
370
|
332
|
36
|
3
|
12-Φ30
|
1343
|
ZB40
|
|
300
|
450
|
485
|
430
|
390
|
40
|
4
|
12-Φ30
|
1516
|
ZC60
|
|
350
|
550
|
550
|
490
|
448
|
44
|
4
|
16-Φ30
|
1678
|
ZC60
|
|
400
|
600
|
610
|
550
|
505
|
48
|
4
|
16-Φ34
|
1849
|
ZC90
|
|
450
|
650
|
660
|
600
|
555
|
50
|
4
|
16-Φ34
|
1937
|
ZC90
|
|
500
|
700
|
730
|
660
|
610
|
52
|
4
|
20-Φ34
|
2234
|
ZC120
|
|
600
|
800
|
840
|
770
|
718
|
56
|
5
|
20-Φ41
|
2432
|
ZC180
|
|
700
|
900
|
955
|
875
|
815
|
60
|
5
|
20-Φ41
|
2489
|
ZC250
|
|
800
|
1000
|
1070
|
990
|
930
|
64
|
5
|
24-Φ48
|
2643
|
ZC350
|
電動法蘭閘閥主要連接及外形尺寸(PN40)
|
公稱通徑DN(in)
|
主要外形尺寸及連接尺寸
|
電動裝置
|
|||||||||
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
z-Φd
|
f
|
f2
|
H
|
||
|
Z940、Z941、Z942
|
|||||||||||
|
40
|
200
|
145
|
110
|
85
|
76
|
18
|
4-Φ18
|
3
|
4
|
617
|
ZB15
|
|
50
|
250
|
160
|
125
|
100
|
88
|
20
|
4-Φ18
|
3
|
4
|
665
|
ZB15
|
|
65
|
280
|
180
|
145
|
120
|
110
|
22
|
8-Φ18
|
3
|
4
|
680
|
ZB15
|
|
80
|
310
|
195
|
160
|
135
|
121
|
22
|
8-Φ18
|
3
|
4
|
752
|
ZB15
|
|
100
|
350
|
230
|
190
|
160
|
150
|
24
|
8-Φ23
|
3
|
4.5
|
846
|
ZB20
|
|
125
|
400
|
270
|
220
|
188
|
176
|
28
|
8-Φ25
|
3
|
4.5
|
908
|
ZB20
|
|
150
|
450
|
300
|
250
|
218
|
204
|
30
|
8-Φ25
|
3
|
4.5
|
1087
|
ZB40
|
|
200
|
550
|
375
|
320
|
282
|
260
|
38
|
12-Φ30
|
3
|
4.5
|
1243
|
ZB40
|
|
250
|
650
|
445
|
385
|
345
|
313
|
42
|
12-Φ34
|
3
|
4.5
|
1429
|
ZC45
|
|
300
|
750
|
510
|
450
|
408
|
364
|
46
|
16-Φ34
|
4
|
4.5
|
168
|
ZC60
|
|
350
|
850
|
570
|
510
|
465
|
422
|
52
|
16-Φ34
|
4
|
5
|
1738
|
ZC90
|
|
400
|
950
|
655
|
585
|
535
|
474
|
58
|
16-Φ41
|
4
|
5
|
1897
|
ZC120
|
|
450
|
1050
|
680
|
610
|
560
|
524
|
60
|
20-Φ41
|
4
|
5
|
2104
|
ZC180
|
|
500
|
1150
|
755
|
670
|
612
|
576
|
62
|
20-Φ48
|
4
|
5
|
2401
|
ZC180
|
電動法蘭閘閥主要連接及外形尺寸(PN64)
|
公稱通徑DN(in)
|
主要外形尺寸及連接尺寸
|
電動裝置
|
|||||||||
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
z-Φd
|
f
|
f2
|
H
|
||
|
Z940、Z941、Z942
|
|||||||||||
|
50
|
250
|
175
|
135
|
105
|
88
|
26
|
4-Φ23
|
3
|
4
|
667
|
ZB15
|
|
65
|
280
|
200
|
160
|
130
|
110
|
28
|
8-Φ23
|
3
|
4
|
685
|
ZB15
|
|
80
|
310
|
210
|
170
|
140
|
121
|
30
|
8-Φ23
|
3
|
4
|
748
|
ZB20
|
|
100
|
350
|
250
|
200
|
168
|
150
|
32
|
8-Φ25
|
3
|
4.5
|
845
|
ZB20
|
|
125
|
400
|
295
|
240
|
202
|
176
|
36
|
8-Φ30
|
3
|
4.5
|
920
|
ZB20
|
|
150
|
450
|
340
|
280
|
240
|
204
|
38
|
8-Φ34
|
3
|
4.5
|
1009
|
ZB40
|
|
200
|
550
|
405
|
345
|
300
|
260
|
44
|
12-Φ34
|
3
|
4.5
|
1253
|
ZC60
|
|
250
|
650
|
470
|
400
|
345
|
313
|
48
|
12-Φ41
|
3
|
4.5
|
1449
|
ZC60
|
|
300
|
750
|
530
|
460
|
412
|
361
|
54
|
16-Φ41
|
4
|
4.5
|
1867
|
ZC90
|
|
350
|
850
|
595
|
525
|
475
|
422
|
60
|
16-Φ41
|
4
|
5
|
1913
|
ZC120
|
|
400
|
950
|
670
|
585
|
525
|
474
|
66
|
16-Φ48
|
4
|
5
|
2017
|
ZC180
|
|
500
|
1150
|
800
|
705
|
640
|
576
|
70
|
20-Φ54
|
4
|
5
|
2459
|
ZC250
|
電動法蘭閘閥主要連接及外形尺寸(PN100)
|
公稱通徑DN(in)
|
主要外形尺寸及連接尺寸
|
電動裝置
|
|||||||||
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
z-Φd
|
f
|
f2
|
H
|
||
|
Z940、Z941、Z942
|
|||||||||||
|
50
|
250
|
195
|
145
|
112
|
88
|
28
|
4-Φ25
|
3
|
4
|
781
|
ZB15
|
|
65
|
280
|
220
|
170
|
138
|
110
|
32
|
8-Φ25
|
3
|
4
|
830
|
ZB15
|
|
80
|
310
|
230
|
180
|
148
|
121
|
34
|
8-Φ25
|
3
|
4
|
865
|
ZB20
|
|
100
|
350
|
265
|
210
|
172
|
150
|
38
|
8-Φ30
|
3
|
4.5
|
1179
|
ZB40
|
|
125
|
400
|
310
|
250
|
210
|
176
|
42
|
8-Φ34
|
3
|
4.5
|
0098
|
ZC45
|
|
150
|
450
|
350
|
290
|
250
|
204
|
46
|
12-Φ34
|
3
|
4.5
|
1201
|
ZC60
|
|
200
|
550
|
430
|
360
|
312
|
260
|
54
|
12-Φ41
|
3
|
4.5
|
1611
|
ZC90
|
|
250
|
650
|
500
|
430
|
382
|
313
|
60
|
12-Φ41
|
3
|
4.5
|
1903
|
ZC90
|
|
300
|
750
|
585
|
500
|
442
|
364
|
70
|
16-Φ48
|
4
|
4.5
|
2054
|
ZC120
|
|
350
|
850
|
655
|
560
|
498
|
422
|
76
|
16-Φ54
|
4
|
5
|
2132
|
ZC180
|
|
400
|
950
|
715
|
620
|
558
|
474
|
80
|
16-Φ54
|
4
|
5
|
2321
|
ZC250
|
