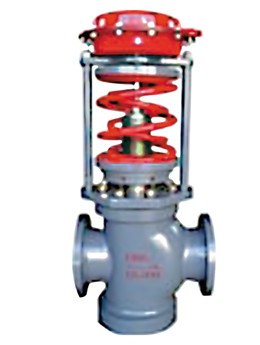

自力式重油壓力調節閥|自力式減壓閥
發布時間：2013/7/14 13:49:32
自力式重油壓力調節閥無需外加能源，利用被調介質自身能量為動力源引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前（或閥后）壓力穩定。自力式壓力調節閥具有動作靈敏，密封性好，壓力設定點波動力小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。
本系列產品有單座（ZZYP）、套筒（ZZYM）、雙（ZZYN）、三種結構；執行機構有薄膜式、活塞式二種；作用型式有減壓用閥后壓力調節（B型）和泄壓用閥前壓力調節（K型）。自力式壓力調節閥產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20～300；泄漏量等級有II級、IV級和VI級三檔；流量特性為快開；壓力分段調節從15～2500Kpa。可按需要組合滿足用戶工況要求。
自力式重油壓力調節閥特點
自力式重油壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。
壓力分段范圍細且互相交叉，調節精度高。
壓力設定值在運行期間可連續設定。
對閥后壓力調節，閥前壓力與閥后壓力之比可為10：1～10：8。
橡膠膜片式檢測，執行機構測精度高、動作靈敏。
采用壓力平衡機構，使調節閥反應靈敏、控制精確。
自力式壓力調節閥,自力式調節閥,壓力調節閥,自力式減壓閥,薄膜式減壓閥,自力式穩壓閥
二、自力式雙座調節閥 技術參數：
ZZYN自力式雙座調節閥技術參數
| 公稱通徑DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||||||
| 額定流量 | 標準型 | 5 | 8 | 12.5 | 20 | 32 | 50 | 80 | 125 | 160 | 320 | 450 | |||||||
| 系數KV | 大容量型 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | |||||||
| 半容量型 | 2.8 | 5 | 8 | 12.5 | 20 | 32 | 50 | 80 | 125 | 160 | 320 | ||||||||
| 額定行程 (mm) |
8 | 10 | 12 | 15 | 18 | 20 | 30 | 40 | 45 | 60 | 65 | ||||||||
| 公稱通徑DN(mm) | 20 (或G3/4'') | ||||||||||||||||||
| 閥座直徑 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 15 | 20 | |||||||
| 額定流量系數KV | 0.02 | 0.08 | 0.12 | 0.2 | 0.32 | 0.5 | 0.8 | 1.2 | 1.8 | 2.8 | 4 | 5 | |||||||
| 公稱壓力PN | Mpa | 1.6, 2.5, 4.0,6.4(6.3) /2.0, 5.0, 11.0 | |||||||||||||||||
| Bar | 16, 25, 40, 64(63)/20, 50, 110 | ||||||||||||||||||
| Lb | ANSI: Class150、Class300、Class600 | ||||||||||||||||||
| 壓力分段范圍KPa | 15～50、40～80、60～100、80～140、120～180、160～220、 | ||||||||||||||||||
| 200～260、240～300、280～350、330～400、380～450、430～500、 | |||||||||||||||||||
| 480～560、540～620、600～700、680～800、780～900、880～1000、 | |||||||||||||||||||
| 900～1200、1000～1500、1200～1600、1300～1800、1500～2100、 | |||||||||||||||||||
| （其它范圍特殊設計） | |||||||||||||||||||
| 流量特性 | 快開 | ||||||||||||||||||
| 調節精度 | ±5-10(%) | ||||||||||||||||||
| 使用溫度 | -60～350(0C) (低于-60特殊設計)，350～550(0C) | ||||||||||||||||||
| 允許泄漏量 | IV級（硬密封），VI級（軟密封），(GB/T4213-2008) | ||||||||||||||||||
| 減壓比 | 1.25～10（ 超過此范圍特殊設計） | ||||||||||||||||||
| （閥前壓力/閥后壓力） | |||||||||||||||||||
三、自力式雙座調節閥訂貨須知：
| 閥 門 型 號 | 閥 門 名 稱 | ||
| 公稱通徑 | √ | 公稱壓力(Mpa) | √ |
| 壓力調節范圍(Mpa) | 控制閥前還是閥后 | √ | |
| 壓力設定值(Mpa) | √ | 介質名稱 | √ |
| 執行機構型式 | 介質工作溫度 | √ | |
| 額定流量系數 | 介質狀態 | √ | |
| 閥前最大壓力 | √ | 閥后最大壓力 | |
| 閥前最小壓力 | 閥后最小壓力 | ||
| 閥前正常壓力（Mpa） | 閥后正常壓力（Mpa） | ||
| 最大流量 | 液體粘度 | ||
| 最小流量 | 液體密度 | ||
| 正常流量 | 氣體密度 | ||
| 材質：閥體 | 泄漏量等級要求 | ||
| 閥內件 | （GB/T4213-2008） | ||
| 工藝管道尺寸 | √ | 耐蝕要求 | |
| 法蘭面距 L | 法蘭執行標準 | ||
| 所 配 附 件 | 冷凝器、接管、配法蘭、緊固件、調壓棒、取壓管、取壓接頭 | ||
