自力式蒸汽減壓穩壓閥ZZYP
發布時間：2013/7/11 13:46:23
一、自力式蒸汽減壓穩壓閥 原理
自力式蒸汽減壓穩壓在工業上廣泛應用，是一種無需外來資源，只需要被測介質自力壓力、溫度或者流理的變化，設定預先的值就能自動調節的一種控制裝置，這是一種節能型儀表，具有控制執行等多功能的儀表控制系統。它的種類可分為自力式壓力調節閥，自力式微壓差壓調節閥，自力式溫度調節閥，自力式蒸汽減壓穩壓閥。適用無供電供氣又需自動控制的場合。
二、自力式蒸汽減壓穩壓閥概況（ZZY）
ZZY型 自力式蒸汽減壓穩壓閥 無需外加能源，利用被調介質自身能量為動力源引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前（或閥后）壓力穩定。自力式壓力調節閥具有動作靈敏，密封性好，壓力設定點波動力小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。
本系列產品有單座（ZZYP）、套筒（ZZYM）、雙（ZZYN）、三種結構；執行機構有薄膜式、活塞式二種；作用型式有減壓用閥后壓力調節（B型）和泄壓用閥前壓力調節（K型）。自力式壓力調節閥產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20～300；泄漏量等級有II級、IV級和VI級三檔；流量特性為快開；壓力分段調節從15～2500Kpa�？砂葱枰M合滿足用戶工況要求。
三、自力式蒸汽減壓穩壓閥 特點
◇ 自力式蒸汽減壓穩壓閥 無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。
◇ 壓力分段范圍細且互相交叉，調節精度高。
◇ 壓力設定值在運行期間可連續設定。
◇ 對閥后壓力調節，閥前壓力與閥后壓力之比可為10：1～10：8。
◇ 橡膠膜片式檢測，執行機構測精度高、動作靈敏。
◇ 采用壓力平衡機構，使調節閥反應靈敏、控制精確。
四、自力式蒸汽減壓穩壓閥 范圍確定：
壓力調節范圍分段，見主要參數及性能指標表，控制壓力應盡量選取在調節范圍中間值附近。
五、自力式蒸汽減壓穩壓閥 整機作用方式確定：
自力式蒸汽減壓穩壓閥本身是一個調節系統，閥本身又有一定的壓降要求，對閥后壓力調節閥（B型），為保證閥后壓力在一定范圍內，其閥前壓力必須達到一定值。閥前壓力調節閥（K型）其初始位置的閥芯在關閉位置，當閥前壓力逐漸升高，閥逐漸打開，直至閥前壓力穩定在要求的給定值。
ZZY型自力式壓力調節閥廣泛用于石油、化工、電力、冶金、食品、輕紡、機械制造與民用建筑樓群等各種工業設備中，能應用于氣體、液體、蒸汽介質的減壓穩壓（閥后調節）或泄壓穩壓（閥前調節），但由于它利用介質自身的壓力去操作執行機構，在執行機構內充滿介質，故安裝方式應與此相配合。

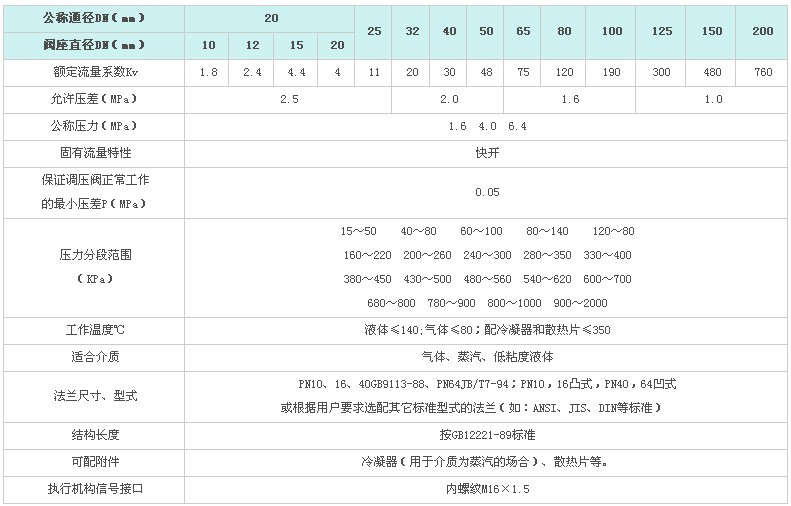

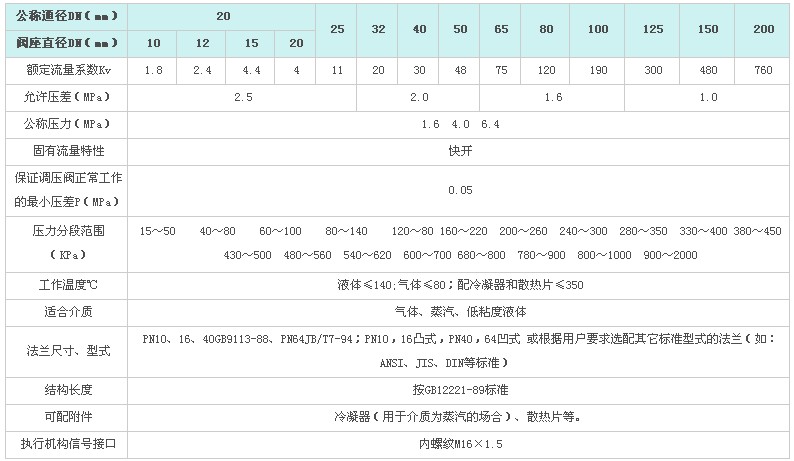

七、自力式蒸汽減壓穩壓閥 主要技術參數
注：壓力分段范圍可根據用戶要求進行設計。

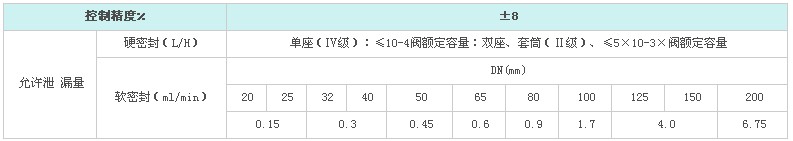

八、自力式蒸汽減壓穩壓閥 主要性能指標注
九、自力式蒸汽減壓穩壓閥 外形尺寸及重量
