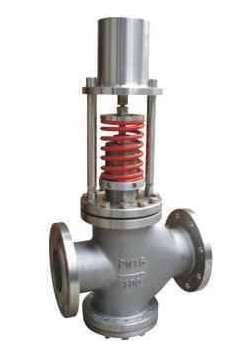

ZZYN自力式雙座調節閥|
發布時間：2013/7/11 11:48:11
一、自力式雙座調節閥 產品概述：
廣泛應用于石油、化工、電站、輕工、印染工業部門自控系統中各種設備氣體、液體及蒸汽介質的減速壓、穩壓（用于閥后壓力調節）泄壓、穩壓（用于閥前壓力調節）的自動控制。根據用戶不同的工況條件可選用不同的閥芯結構型式以及不同執行機構，以達到最佳的控制效果。ZZYN自力式雙座調節閥 是不需要任何外加能源，利用被調介質自身能量而自動調節的執行產品。該產品的最大特點就是能在無電、無氣的場所使用，同時又節約了能源。壓力設定期在一定范圍內隨意可調。ZZY型自力式壓力調節閥根據各種工藝場合的需要有三種閥內件形式：ZZYP（單座自力式壓力調節閥）；ZZYM（套筒自力式壓力調節閥）；ZZYN（雙座自力式壓力調節閥）。用戶可根據工況（壓差、溫度、介質狀態）和泄漏量要求來選擇。ZZY型自力式壓力調節閥根據各種工藝場合的需要有三種閥蓋型式：普通（一般場合）、長頸（壓力調節范圍大）、散熱（溫度350～5500C）。ZZY型自力式壓力調節閥根據各種工藝場合的需要有三種執行機構型式：膜片(普通膜片和增強膜片)、活塞、金屬膜片（波紋管）。ZZY型自力式壓力調節閥采用快開流量特性，動作靈敏，調節精度高（誤差≤10%）；該閥占據空間小（相對于重錘式減壓閥），調節簡易。
二、自力式雙座調節閥 技術參數：
ZZYN自力式雙座調節閥技術參數
| 公稱通徑DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||||||
| 額定流量 | 標準型 | 5 | 8 | 12.5 | 20 | 32 | 50 | 80 | 125 | 160 | 320 | 450 | |||||||
| 系數KV | 大容量型 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | |||||||
| 半容量型 | 2.8 | 5 | 8 | 12.5 | 20 | 32 | 50 | 80 | 125 | 160 | 320 | ||||||||
| 額定行程 (mm) |
8 | 10 | 12 | 15 | 18 | 20 | 30 | 40 | 45 | 60 | 65 | ||||||||
| 公稱通徑DN(mm) | 20 (或G3/4'') | ||||||||||||||||||
| 閥座直徑 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 15 | 20 | |||||||
| 額定流量系數KV | 0.02 | 0.08 | 0.12 | 0.2 | 0.32 | 0.5 | 0.8 | 1.2 | 1.8 | 2.8 | 4 | 5 | |||||||
| 公稱壓力PN | Mpa | 1.6, 2.5, 4.0,6.4(6.3) /2.0, 5.0, 11.0 | |||||||||||||||||
| Bar | 16, 25, 40, 64(63)/20, 50, 110 | ||||||||||||||||||
| Lb | ANSI: Class150、Class300、Class600 | ||||||||||||||||||
| 壓力分段范圍KPa | 15～50、40～80、60～100、80～140、120～180、160～220、 | ||||||||||||||||||
| 200～260、240～300、280～350、330～400、380～450、430～500、 | |||||||||||||||||||
| 480～560、540～620、600～700、680～800、780～900、880～1000、 | |||||||||||||||||||
| 900～1200、1000～1500、1200～1600、1300～1800、1500～2100、 | |||||||||||||||||||
| （其它范圍特殊設計） | |||||||||||||||||||
| 流量特性 | 快開 | ||||||||||||||||||
| 調節精度 | ±5-10(%) | ||||||||||||||||||
| 使用溫度 | -60～350(0C) (低于-60特殊設計)，350～550(0C) | ||||||||||||||||||
| 允許泄漏量 | IV級（硬密封），VI級（軟密封），(GB/T4213-2008) | ||||||||||||||||||
| 減壓比 | 1.25～10（ 超過此范圍特殊設計） | ||||||||||||||||||
| （閥前壓力/閥后壓力） | |||||||||||||||||||
三、自力式雙座調節閥訂貨須知：
| 閥 門 型 號 | 閥 門 名 稱 | ||
| 公稱通徑 | √ | 公稱壓力(Mpa) | √ |
| 壓力調節范圍(Mpa) | 控制閥前還是閥后 | √ | |
| 壓力設定值(Mpa) | √ | 介質名稱 | √ |
| 執行機構型式 | 介質工作溫度 | √ | |
| 額定流量系數 | 介質狀態 | √ | |
| 閥前最大壓力 | √ | 閥后最大壓力 | |
| 閥前最小壓力 | 閥后最小壓力 | ||
| 閥前正常壓力（Mpa） | 閥后正常壓力（Mpa） | ||
| 最大流量 | 液體粘度 | ||
| 最小流量 | 液體密度 | ||
| 正常流量 | 氣體密度 | ||
| 材質：閥體 | 泄漏量等級要求 | ||
| 閥內件 | （GB/T4213-2008） | ||
| 工藝管道尺寸 | √ | 耐蝕要求 | |
| 法蘭面距 L | 法蘭執行標準 | ||
| 所 配 附 件 | 冷凝器、接管、配法蘭、緊固件、調壓棒、取壓管、取壓接頭 | ||
