自力式壓力調節閥
發布時間：2013/7/11 7:58:11

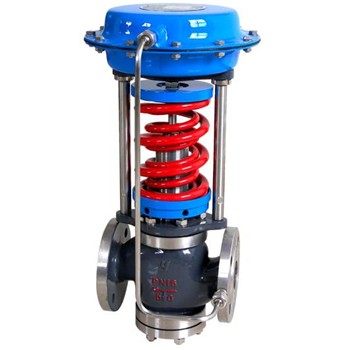

自力式壓力調節閥
自力式壓力調節閥與控制閥的區別
這兩類產品的區別，主要在于控制閥既需要外界能源（如電源或氣源）做驅動能，又需要接受外來控制儀表信號才能改變閥內截流件相對位置，從而實現改變流體流量。而自 彈簧作用自力式壓力調節閥則既不需外來能源，又不需要接受外來控制儀表信號，僅靠被調介質的壓力信號，便可實現壓力調節。
自力式壓力調節閥產品簡介：
自力式壓力調節閥是一種無需外來能源，依靠被測介質自身壓力或溫度或流量變化，按預先設定值，進行自動調節的控制裝置，是一種節能型儀表。它集控制、執行諸多功能于一身。自成1個獨立的儀表控制系統。集變送器、控制器及執行機構的功能于一體。不同于一般含義上的控制閥。根據控制對象的不同，可以分為彈簧作用自力式壓力調節閥、自力式流量調節閥、自力式溫度調節閥、自力式壓差調節閥、氮封閥、微壓調節閥等。杭州良工閥門有限公司集多年自力式控制閥生產經驗，生產出的自力式調節閥控制精度高，可滿足不同的自動化控制要求。
自力式壓力調節閥有單座（ZZYP）、套筒（ZZYM）二種結構；執行機構有薄膜式、活塞式二種；作用型式有減壓用閥后壓力調節（B型）和泄壓用閥前壓力調節（K型）。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN15～250；泄漏量等級有II級、IV級和VI級三檔；流量特性為快開；壓力分段調節從15～2500Kpa。自力式壓力調節閥適用于天然氣、氮?dú)狻⒖諝�、氧氣（需禁油脫脂處理）等氣體管道上減壓穩壓�？砂葱枰M合滿足用戶工況要求。
自力式壓力調節閥工作原理：
1）自力式閥后壓力調節閥的工作原理見圖3所示。閥前壓力P1經過閥芯、閥座的節流后，變?yōu)殚y后壓力P2。P2經過管線輸入上膜室內作用在頂盤上，產生的作用力與彈簧的反作用力相平衡，決定了閥芯、閥座的相對位置，控制閥后壓力。當P2增加時，P2作用在頂盤上的作用力也隨之增加。此時，頂盤上的作用力大于彈簧的反作用力，使閥芯關向閥座的位置。這時，閥芯與閥座之間的流通面積減少，流阻變大，P2降低，直到頂盤上的作用力與彈簧反作用力相平衡為止，從而使P2降為設定值。同理，當P2降低時。作用方向與上述相反，這就是閥后壓力調節的工作原理。
2） 自力式閥前壓力調節閥的工作原理同閥后壓力調節的工作原理（見圖4），應注意閥芯反裝。
圖3 自力式閥后壓力調節閥
由于自力式壓力調節閥 沒有外來驅動能源。因此該產品的操作力較小，它具有如下特點。
1）平衡式閥芯結構，如平衡型單座。雙閥芯平衡型，套筒平衡型等。
2）快開流量特性，其閥芯為平板型。
3）公稱通徑與閥體特征：DN20~100mm（或125）。閥上設有波紋管，閥芯為單座（有的廠家產品DN20mm的沒波紋管，閥芯也為單座）；公稱通徑大于100mm時。閥上蓋內不設波紋管，閥芯為雙閥芯或套筒結構。
4）執行機構種類推薦：設定值≤0.6MPa時，選薄膜式執行機構；設定值>0.6MPa時，選氣缸式執行機構。
5）壓力設定值在運行期間可連續設定。
6）對閥后壓力調節，閥前壓力與閥后壓力之比可為10：1～10：8。
7）橡膠膜片式檢測，執行機構測精度高、動作靈敏。
8）采用壓力平衡機構，使調節閥反應靈敏、控制精確。
*該系統中的過濾器在工藝介質干凈、沒雜質的情況下，可以省略。
自力式調節閥壓力設定范圍：
訂貨時請用戶提供以下資料：
◇ 調節閥名稱、型號
◇ 公稱通徑
◇ 公稱壓力（Mpa）
◇ 閥前、后壓力
◇ 額定流量系數（Kv）
◇ 固有流量特性
◇ 介質名稱及狀態
◇ 工作溫度及范圍
◇ 整機作用方式
◇ 閥體、閥內件及填料材質
◇ 所配附件
◇ 閥全法蘭標準
◇ 其他特殊要求
彈簧作用自力式壓力調節閥
