HCB平衡籠式調節閥
發布時間：2013/9/30 13:56:27
一、HCB平衡籠式調節閥 概述
HCB平衡籠式調節閥控制各種高溫、低溫的高壓流體，是一種壓力平衡式的調節閥。
HCB平衡籠式調節閥具有以下優點：
- 閥結構緊湊，有呈S流線型的通道，還設有一個改善套筒周圍流體平衡流動的導流翼，使其壓降損失小，流量大，可調范圍廣，流量特性精度高， 符合IEC534-2-1976標準。
- HCB平衡籠式調節閥動態穩定性好，噪音低，空化腐蝕小。
- 調節閥的泄漏量符合ANSI B16.104標準。
- 調節閥配用多彈簧薄膜或氣缸執行機構，其結構緊湊，輸出力大。本產品符合GB/T4213-92標準。

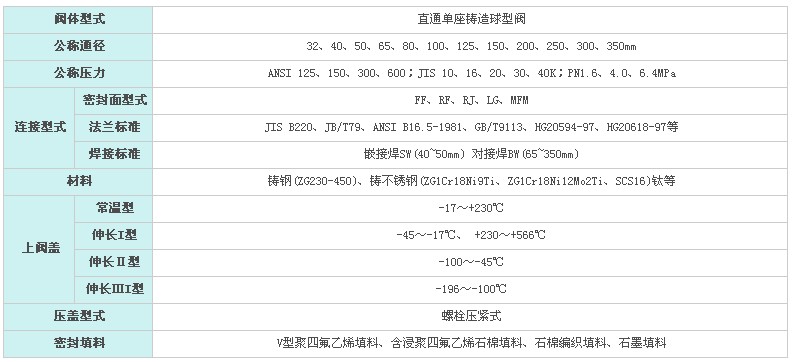

二、HCB平衡籠式調節閥 閥體參數
三、HCB平衡籠式調節閥 閥內件

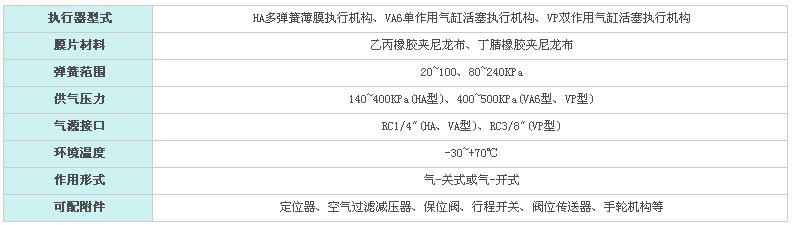

四、HCB平衡籠式調節閥 執行機構

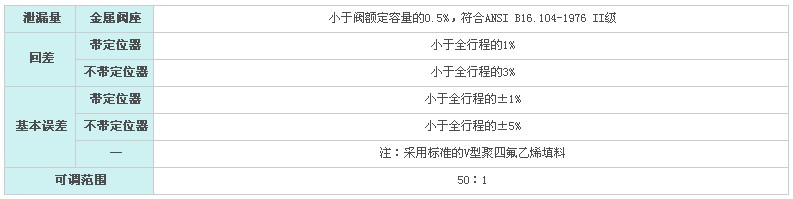

五、HCB平衡籠式調節閥 主要性能

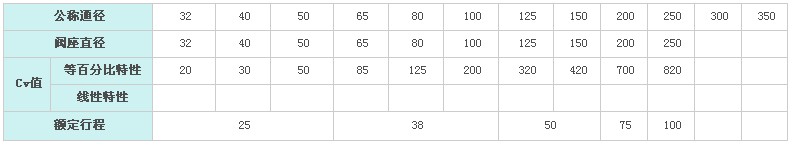

六、HCB平衡籠式調節閥 CV值和行程

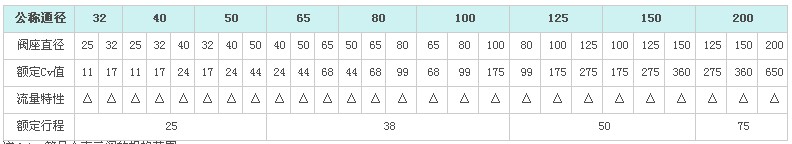

七、HCB平衡籠式調節閥 高精度流量特性閥芯(%CF、LCF、%TF、LTF)
注：1、符號△表示閥的規格范圍。
2、符號△表示流量特性符合IEC534-2-1976標準。
八、HCB平衡籠式調節閥 主要外形及連接尺寸
