HSC籠式單座調節閥

發布時間：2013/5/2 11:14:09

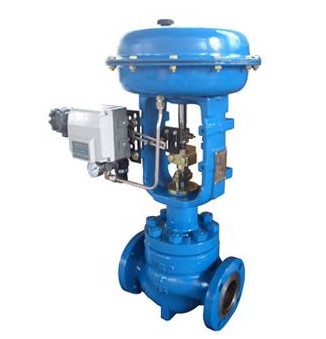

一、產品概述

HSC籠式單座調節閥是一種高性能的單座調節閥，適用于高壓差產生閃蒸空化的場合，堅固的套筒保護閥體不受閃蒸和空化的破壞。閥體流體通道呈S流線型，壓降損失小，流量大、可調范圍廣。闊芯尋向面積大，抗振性好。調節閥配用我彈簧式薄膜執行機構，結構緊湊，輸出力大。

二、技術參數和性能

1、閥體

型式：直通單座套筒式鑄造球型閥
公稱通徑：40～200mm
公稱壓力：ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa
連接型式：法蘭式：FF、RF、RJ和LG，標準按JIS ANSI B16.5；JIS B2201；JB/T79；焊接式：嵌接焊SW(40～50mm)；對接焊BW(65～200mm)

材料：HT200 ZG25 ZGlCrl8Ni9、ZG0Crl7Nil2Mo2、1.25Cr0.5Mo、5.0Cr0.5Mo、SCPH21、SCPH61、Ti
上閥蓋：常溫型(P): -17～+230℃
伸長I型(El): -45～-17℃,+230～+566℃
伸長II型(E2):整體式(E2I):-100～-45℃；焊接式(E2W):-196-100℃
壓蓋型式：螺栓壓緊式
填料：V型聚四氟乙烯填料，含浸聚四氟乙烯石棉填料，石棉編織填料。
2、閥內組件

閥芯型式:單座套筒式柱塞閥芯
流量特性:等百分比(％)和線性(L)(金屬閥座）
套筒形式:分離式套筒
材料:(17-4PH、0Crl7Ni12Mo2)

3、執行機構
型式:HA多彈簧式薄膜執行機構
膜片材料：乙丙橡膠夾尼龍
彈簧范圍：0.02～0.10, 0.08～0.24MPa
供氣壓力：0.14, 0.16, 0.28, 0.40MPa
氣源接頭：Rc 1/4
環境溫度：-30～+70℃
閥作用型式：氣一開式或氣一關式
備注：該閥也可配用VAS和VP執行機構

4、附件：定位器、手輪機構、氣動閥位傳送器

5、性能
泄漏量：符合標準ANSI B16.104IV級，小于額定 Cv的0.01%
回差：3%(不帶定位器）；1%(帶定位器）
線性：±5%(不帶定位器）；±1%(帶定位器）
備注：采用標準的V型聚四氟乙烯填料
可調范圍：50:1

6、Cv值和行程

公稱通徑	40			50			65			80			100			150			200
閥座直徑			25		25	32	25	32	40	32	40	50	40	50	65	65	80	100	80	100	125
額定Cv值	4	6.3	12	6.3	12	21	12	21	30	21	30	50	30	50	85	85	125	200	125	200	310
額定行程	25						38									50			75

7、允許壓差

A、閥配用HA或VA執行機構

氣-關式閥

執行機構	供氣壓力 (MPa)	彈簧范圍 (MPa)	定位器	允許壓差(MPa)公稱通徑X閥座直徑或Cv值
				40			50			65			80			100			150			200
				Cv 4	Cv 6.3	25	Cv 6.3	25	32	25	32	40	32	40	50	40	50	65	65	80	100	80	100	125
HA2D	0.14	0.02-0.10	有或無	2	1	0.63	1	0.63	0.38	0.63	0.38	0.27	0.38	0.27	0,38	0.27	0.16	0.1
	0.16	0.02-0.10	有	4	4	3.16	4	3.16	1.93	3.16	1.93	1.37	1.93	1.37	0.78	1.37	0.78	0.51
				10	5.4		5.4
	0.4	0.08-0.24	有	4	4	4	4	4	4	4	4	4	4	4	2.17	4	2.17	1.49
				10	10	9.4	10	9.4	5.7	9.4	5.7	4.1	5.7	4.1		4.1
HA3D	0.14	0,02-0.10	有或無	3.5	1.9	1.12	1*9	1.12	0*68	1.12	0.68	0.48	0.68	0*48	0.28	0.48	0.28	0.17	0.17	0.12	0.07
	0.16	0.02-0.10	有	4	4	4	4	4	3.42	4	3.42	2.42	3.42	2.42	1.4	2.42	1.4	0.88	0.88	0.62	0.35
				10	9.7	5.6	9.7	5.6		5.6
	0.4	0.08-0.24	有	4		4	4			4	4	4	4	4	4	4	4	2.65	2.65	1.87	1.05
				10		10	10			10	10	7.2	10	7.2	4.2	7,2	4.2
HA4D	0.14	0.02-0.10	有或無							1.9	1.1	0.83	1.1	0.83	0,48	0.83	0.48	0.3	0.3	0.22	0.12	0.22	0.12	0.07
	0.16	0.02-0.10	有							4	4	4	4	4	2.42	4	2.42	1.52	1.52	1.07	0.61	1.07	0.61	0.39
										9.6	5.9		5.9
	0.4	0.08-0.24	有							4	4	4	4	4	4	4	4	4	4	3.22	1.82	3.22	1.82	1.16
										10	10	10	10	10	7.2	10	7.2	4.5	4.5
VA5D	0.14	0.02-0.10	有或無							2.6	1.6	1.1	1.6	1.1	0.66	LI	0.66	0.42	0.42	0.29	0.16	0.29	0.16	0.11
	0.16	0.02-0.10	有							4	4	4	4	4	3.3	4	0.33	2.08	2.08	1.47	0.83	1.47	0.83	0.53
										10	8	57	8	5.7		5.7

氣-開式閥

執行機構	供氣壓力 (MPa)	彈簧范圍 (MPa)		允許壓差(MPa)公稱通徑X閥座直徑或Cv值
			定位器	40			50			65			80			100			150			200
				Cv 4	Cv 6.3	25	Cv 6.3	25	32	25	32	40	32	40	<50	40	50	65	65	80	100	80	100	125
HA2R	0.14	0.02-0.10	有或無	2	1	0.63	1	0.63	0.38	0.63	0.38	0.27	0.38	0.27	0.16	0.27	0.16	0.1
	0,28	0.08-0.24	有	4	4	4	4	4	2.7	4	2.7	1.41	2.7	1.41	1.11	1.41	1.11	0.69
				10	7.6	4.4	7.6	4.4		4.4
HA3R	0.14	0.02-0.10	有或無	3.5	1.9	1.12	1.9	1.12	0.68	1.12	0.68	0.4B	0.68	0.48	0.28	0.48	0.28	0.17	0,17	0.12	0.07
	0,28	0.08-0.24	有	4	4	4	4	4	4	4	4	3.4	4	3.4	1.96	3.4	1.96	1.23	1.23	0.87	0.49
				10	10	7.8	10	7.8	4.7	7.8	4.7		4.7
HA4R	0.14	0.02-0.10	有或無							1.9	1.1	0.84	1.1	0.84	0.48	0‘84	0.48	0.3	0.3	0.22	0.12	0.22	0.12	0.07
	0*28	0.08-0.24	有							4	4	4	4	4	3.15	4	3.15	2.13	2.13	1.5	0.85	1.5	0.85	0.54
										10	8.2	5.8	8.2	5.8		5.8
VA5R	0.14	0.02-0.10	有或無							2.6	1.6	1.1	1.6	1.1	0.66	1.1	0.66	0.42	0.42	0.29	0.17	0.29	0.17	0.11
	0.28	0.08-0.24	有							4	4	4	4	4	4	4	4	2.92	2.92	2.06	1.16	2.06	1.16	0.74
										10	10	8	10	8	4.6	8	4.6
VA6R	0.4	0.19-0.35	有							4	4	4	4	4	4	4	4	4
										10	10	10	10	10	10	10	10	6.1
	0.5	0.19-0.40	有																4	4	2.42
																			6.1	4.3

備注：

1、深色框內數字表示閥配用標準規格執行機構。

2、最大允許壓差不準超過ANSI B16.34或JIS B2201標準規定的最大值。

3、同一格內上方數字表示閥全開允許壓差，下方數字表示閥關閉時的允許壓差。

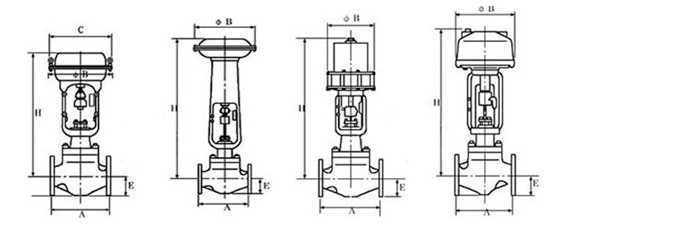

8、Cv值和行程 單位：mm

公稱通徑	執行機構	H				C	φB	E
		P	El	E2
		P	El	E2I	E2W
40	HA2D,R	500	665	780	1020	281	267	70
40	HA3D，R	590	760	875	1140	363	350	70
50	HA2D,R	500	670	785	1025	281	267	80
50	HA3D,R	595	765	875	1140	363	350	80
65	HA2D,R	575	745/755	880	1130	281	267	88
	HA3D,R	630	800/810	930	1180	363	350
	EA4D,R	865	1035/1045	1165	1495	520	470
80	EA2D,R	580	755/765	900	1135	281	267	98
	HA3D,R	635	810/820	955	1190	363	350
	HA4D,R	870	1045/1055	1190	1505	520	470
100	HA2D,R	610	810/870	915	1150	281	267	113
	HA3D,R	660	860/870	1020	1205	363	350
	DA4D,R	890	1100/1110	1255	1520	520	470
	VA5D	1300	1515	1710	1940		620
	VA5R	1420	1635	1820	2050	-	620
	VA6R	1160	1375	1560	1790	-	445
	VP5	940	1155	1340	1570	-	345
150	HA3D，R	785	1020/1045	1250	1385	363	350	170
	HD4D,R	955	1190/1215	1425	1570	520	470
	VA5D	1360	1620	1870	2000	-	620
	VA5R	1480	1740	1980	2110	-	620
	VA6R	1220	1480	1720	1850	-	445
	VP5	1000	1260	1500	1630	-	345
	VP6	1210	1470	1710	1840	-	445
	VP7	1290	1550	1790	1920	-	545
200	EA4D.R	1090	1350	1580	1710	520	470	220
	VA5D	1475	1740	2025	2155	-	620
	VA5R	1585	1850	2145	2275	-	620
	VP5	1165	1425	1665	1795	-	345
	VP6	1375	1635	1875	2005	-	445
	VP7	1455	1715	1955	2085	-	545

備注：

1、P=常溫型，El=伸長I型，E2伸長II型，E2I=整體式，E2W=焊接式。

2、表上H欄尺寸是調節閥不帶手輪機構的數值.如果帶頂裝手輪機構，那么要相應加上手輪機構的尺寸，查HA執行機構的技術參數表編號NO.AWO-29-2„

3、伸長I型El欄尺寸.左邊數字為JIS 10K和ANSI 125,150的閥,右邊數字為JIS 16K和ANSI 300 以上的閥。
