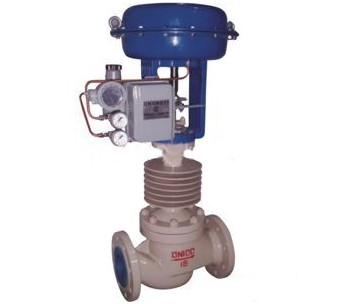

氣動高溫套筒調節閥
發布時間：2013/9/4 9:33:35
產品 概述
ZJHM 型氣動薄膜籠式單座調節閥(平衡式閥芯)是一種壓力平衡調節閥,采用籠式套筒導向、單座密封結構，配用多彈簧執行機構，流道呈S流線型，選用進口密封環。整體具有工作平穩、允許壓差大、流量特性精確噪音低等特點。特別適用于允許壓差小、閥前后壓差較大的工作場合。本系列產品有常溫型、高溫型、低溫型、調節切斷型、波紋管密封型等多種型式。產品公稱壓力等級有PN1.6、4.0 6.4、10.0；閥體口徑范圍DN20-DN300；適用流體溫度-150℃ -+560℃范圍內多種檔次；泄露等級氛分為Ⅳ級、Ⅴ級、Ⅵ級；流量特性有直線、等百分比。多種規格可供選擇

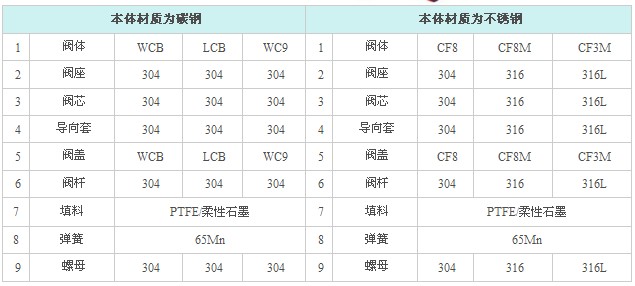

ZJHM型氣動籠式單座調節閥（平衡式閥芯）主要零件材料
ZJHM型氣動薄膜籠式單座調節閥(平衡式閥芯)閥蓋形式
注：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。
高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。
波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。
低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。
高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。
波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。
低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。
ZJHM型氣動薄膜籠式單座調節閥(平衡式閥芯)主要技術參數
|
公稱通徑DN（mm）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
|
額定流量
系數KV |
直線
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
|
等百分比
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|
|
執行機構
型號 |
正作用
|
ZHA-22
|
ZHA-23
|
ZHA-34
|
ZHA-45
|
|||||||
|
反作用
|
ZHB-22
|
ZHB-23
|
ZHB-34
|
ZHB-45
|
||||||||
|
額定行程L（mm）
|
16
|
25
|
40
|
60
|
||||||||
|
膜片有效面積Ae（cm2）
|
280
|
400
|
600
|
1000
|
||||||||
|
公稱壓力PN（MPa）
|
1.6 2.5 4.0 6.4 10.0
|
|||||||||||
|
固有流量特性
|
直線 等百分比
|
|||||||||||
|
固有可調比R
|
50：1
|
|||||||||||
|
信號范圍Pr（KPa）
|
20-60、20-100、40-200、60-100、80-240
|
|||||||||||
|
氣源壓力Ps（MPa）
|
0.14、0.25、0.28、0.40
|
|||||||||||
ZJHM型氣動薄膜籠式單座調節閥(平衡式閥芯)主要性能指標
|
序號
|
項 目
|
標準型調節閥
|
散熱、低溫型調節閥
|
||||
|
不帶定位器
|
帶定位器
|
不帶定位器
|
帶定位器
|
||||
|
1
|
基本誤差＜（%）
|
±5
|
±1
|
±15
|
±4
|
||
|
2
|
回差＜（%）
|
3
|
1
|
10
|
3
|
||
|
3
|
死區＜（%）
|
3
|
0.4
|
8
|
1
|
||
|
4
|
始終點偏差
＜（%） |
氣開
|
始點
|
±2.5
|
±1
|
±6
|
±2.5
|
|
終點
|
±5
|
±15
|
|||||
|
氣關
|
始點
|
±5
|
±15
|
||||
|
終點
|
±2.5
|
±6
|
|||||
|
5
|
|
±2.5
|
+2.5
|
+6
|
+2.5
|
||
ZJHM型氣動薄膜籠式單座調節閥(平衡式閥芯)外型尺寸
|
公稱通徑（DN）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
|
結構長度
（L） |
PN16/25
|
184
|
184
|
200
|
222
|
254
|
276
|
298
|
352
|
420
|
451
|
543
|
|
PN40
|
184
|
184
|
200
|
222
|
254
|
276
|
317
|
368
|
400
|
473
|
568
|
|
|
PN64、100
|
206
|
210
|
251
|
251
|
286
|
311
|
337
|
394
|
500
|
508
|
610
|
|
|
H1
|
128
|
128
|
152
|
152
|
160
|
205
|
205
|
208
|
273
|
333
|
364
|
|
|
H2
|
298
|
298
|
298
|
298
|
298
|
380
|
380
|
380
|
510
|
510
|
510
|
|
|
H3
|
208
|
208
|
224
|
228
|
228
|
334
|
334
|
342
|
408
|
453
|
482
|
|
|
H4
|
338
|
338
|
402
|
402
|
405
|
627
|
628
|
635
|
698
|
702
|
728
|
|
|
H5
|
53
|
58
|
68
|
73
|
80
|
90
|
98
|
108
|
123
|
140
|
168
|
|
|
H6
|
180
|
180
|
180
|
180
|
180
|
236
|
236
|
236
|
310
|
310
|
310
|
|
|
A
|
282
|
282
|
282
|
282
|
282
|
360
|
360
|
360
|
470
|
470
|
470
|
|
|
C
|
220
|
220
|
220
|
220
|
220
|
270
|
270
|
270
|
320
|
320
|
320
|
|
|
L1
|
289
|
289
|
289
|
289
|
289
|
347
|
347
|
347
|
476
|
476
|
476
|
|
|
壓力等級
|
GB：1.6、2.5、4.0、6.4、10.0MPa ANSI：150、300、600LB JIS：10、20、30、40K
|
|||||||||||
|
執行機構
|
ZHB-22
|
ZHB-23
|
ZHB-34
|
ZHB-45
|
||||||||
