電動套筒調節閥
發布時間：2013/10/14 14:28:09
一、電動套筒調節閥 概述
電動套筒調節閥是一種壓力平衡型調節閥，采用套筒導向，壓力平衡型雙密封面閥芯機構，配用多彈簧氣動執行機構或電動執行機構。流道呈S流線性，整體具有工作平衡、允許壓差大、流量特性精確、噪音低等特點。特別適用于流量大，閥前后壓差較大、泄露要求不搞的場合。本系列產品有常溫型、高溫型、低溫型、調節切斷型、波紋管密封型等多種形式。產品公稱壓力等級有PN1.6、4.0、6.4、10.0；閥體口徑范圍DN20-300，適用流體溫度-196-+560℃范圍內多種檔次。泄露等級有Ⅳ級、Ⅴ級、Ⅵ級。流量特性有直線、等百分比特性。多種品種規格可供選

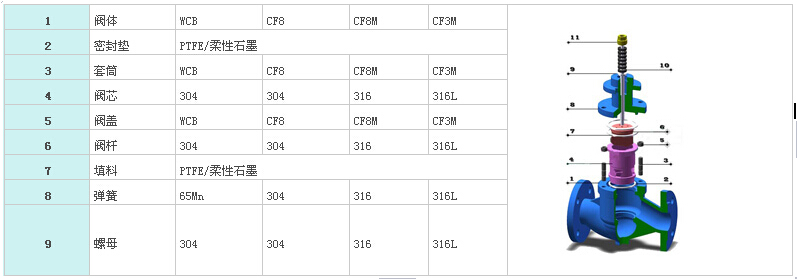

二、電動套筒調節閥 主要零件材料及結構圖

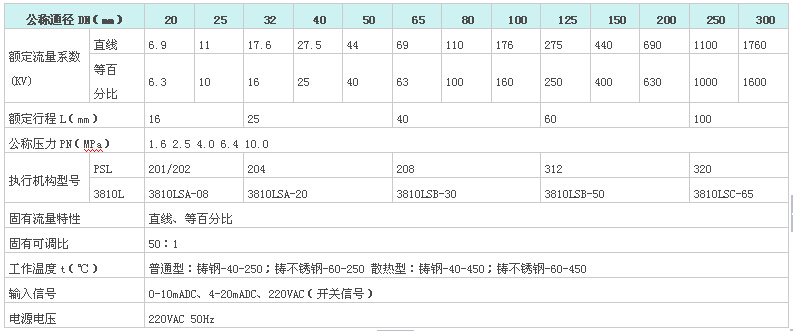

四、電動套筒調節閥 主要技術參
五、電動套筒調節閥 電動執行機構
1、電動執行機構主要性能參數

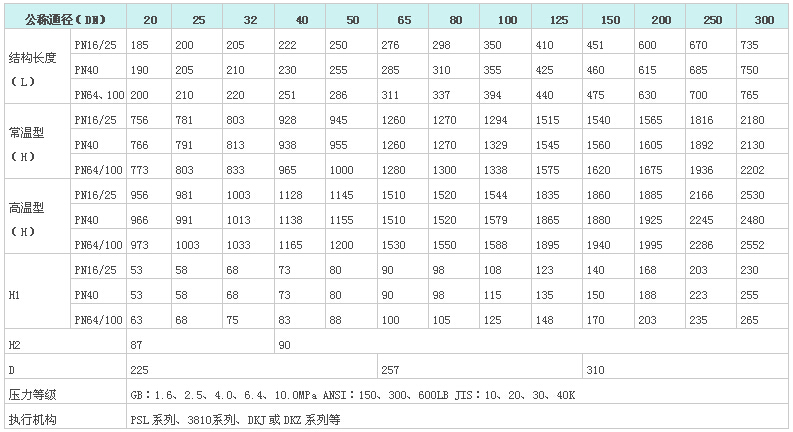

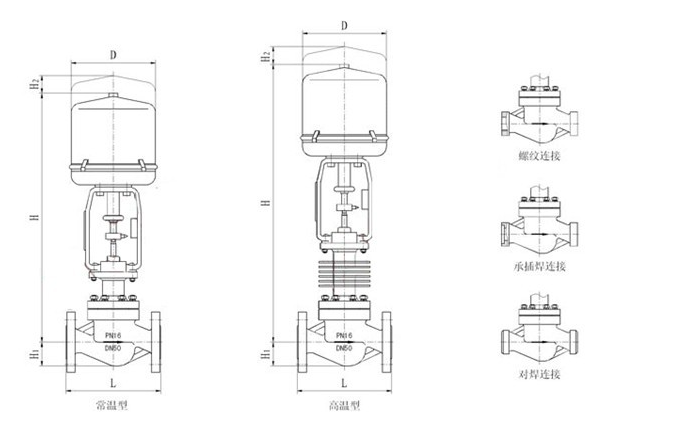

六、電動套筒調節閥 主要外型尺寸
