電動單座調節閥
發布時間：2013/7/10 8:49:22
一、電子式電動調節閥 概述
ZDLP電子式電動單座調節閥，由3810L(或PSL系列)型直行程電動執行機構和低流阻直通單座調節閥組成。電動執行機構為電子式一體化結構，內有伺服放大器，輸入控制信號(4～20mADC或1～5VDC)及電源即可控制閥門開度，將電流信號轉變成相對應的直線位移，自動地控制電動單座調節閥的開度達到對壓力、流量、液位、溫度等工參數的連續調節。電子式電動單座調節閥具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。電子式電動單座調節閥適用于對泄露量求嚴格、閥前后壓差低及有一定粘度及含少量纖維介質的場合。
二、電子式電動調節閥 主要技術參數和性能指標
主要技術參數
| 公稱通徑DN（mm） |
G3/4" |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||||||||||
|
閥座真徑DN（mm） |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
66 |
80 |
100 |
125 |
150 |
200 |
||
|
額定流量數Kv |
0.08 |
0.12 |
0.2 |
0.32 |
0.5 |
0.8 |
1.2 |
2 |
3.2 |
5 |
8 |
12 |
20 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
||
|
公稱壓力PN(MPa) |
1.6，4.0，6.4（常溫）；4.0，6.4（中溫）；1.6，4.0，6.4（低溫） |
|||||||||||||||||||||
|
行程L(mm) |
10 |
16 |
25 |
40 |
60 |
|||||||||||||||||
|
動作速度mm/s |
4.2 |
2.1 |
3.5 |
1.7 |
3.4 |
|||||||||||||||||
|
流量持性 |
直線 |
直線、等百分比 |
||||||||||||||||||||
|
介質溫度(℃) |
-20～+200、-40～+250(常溫)，-20～+450(中溫)，-250～-60(低溫) |
|||||||||||||||||||||
|
法蘭尺寸 |
JB/T79-1994 |
|||||||||||||||||||||
|
法蘭型式 |
JB/T79-1994 |
|||||||||||||||||||||
|
閥 |
公 |
0.6 |
|
-低溫-250～-60℃、1Cr18Ni9、CF8M |
||||||||||||||||||
|
1.6 |
|
常溫-20～200℃、WCB |
||||||||||||||||||||
|
4.0 |
|
常溫-20～200℃、WCB、1Cr18Ni9 |
||||||||||||||||||||
|
中溫-20～450℃、WCB、1Cr18Ni9 |
||||||||||||||||||||||
|
低溫-250～-60℃、1Cr18Ni9(-196℃)、CF8M(-250℃) |
||||||||||||||||||||||
|
6.4 |
常溫-20～200℃、WCB、1Cr18Ni9 |
|||||||||||||||||||||
|
中溫-20～450℃、WCB、1Cr18Ni9 |
||||||||||||||||||||||
|
低溫-250～-60℃、1Cr18Ni9(-196℃)、CF8M(-250℃) |
||||||||||||||||||||||
|
閥芯材質 |
1Cr18Ni9、F316(0Cr18Ni12Mo2) |
|||||||||||||||||||||
|
上閥蓋型式 |
普通式（常溫）、熱片式（中溫）、長頸式（低溫） |
|||||||||||||||||||||
|
配電動執行機構型號 |
381LSA-08 |
381LSA-20 |
381LSB-30 |
381LSB-50 |
381LSC-65 |
|||||||||||||||||
|
381LXA-08 |
381LXA-20 |
381LXB-30 |
381LXB-50 |
|
||||||||||||||||||
注：可為用戶提供ANSI、JPI、JIS等國外法蘭標準的產品，結構長度按用戶需要確定。
2、ZDLP電子式電動調節閥執行機構主要技術參數
| 型號 |
額定輸出力N |
速度mm/s |
技術參數 |
|
381LSA-08381LXA-08 |
800 |
4.2 |
電源：AC220V50Hz |
|
381LSA-20381LXA-20 |
2000 |
2.1 |
|
|
381LSB-30381LXB-30 |
3000 |
3.5 |
|
|
381LSB-50381LXB-50 |
5000 |
1.7 |
|
|
381LSC-65 |
6500 |
2.8 |
3、性能指標
| 項目 |
技術性能指標 |
||
|
基本誤差% |
±2.5 |
||
|
回差% |
2.5 |
||
|
死區% |
1 |
||
|
始終點偏差% |
電開 |
始點 |
±2.5 |
|
終點 |
±2.5 |
||
|
電關 |
始點 |
±2.5 |
|
|
終點 |
±2.5 |
||
|
額定流量系數誤差% |
2.5 |
||
|
允許泄漏量L/h |
10-4×閥的額定容量 |
||
4、允許壓差
|
公稱通徑DN(mm) |
G3/4" |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||||||||
|
閥座直徑DN(mm) |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
66 |
80 |
100 |
125 |
150 |
200 |
|
允許壓差PN(MPa) |
≤公稱壓力 |
5.5 |
3.5 |
2 |
3.0 |
2.0 |
1.8 |
1.05 |
1.16 |
0.67 |
0.47 |
0.39 |
0.26 |
0.16 |
||||||

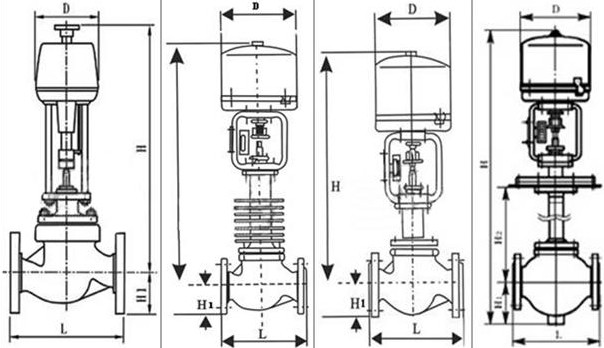

5、外形尺寸
常溫型 高溫型 常溫型 低溫型
ZDLP電動常、中溫單座閥外形尺寸表
| 公稱通徑 DN(mm) |
L |
H1 |
H |
D |
質量KG |
|||||
|
PN(MPa) |
常溫 |
中溫 |
PN1.6MPa |
PN4.0，6.4MPa |
||||||
|
1.6 |
4.0 |
6.4 |
常溫 |
中溫 |
||||||
|
G3/4" |
75 |
75 |
30 |
467 |
504 |
225 |
||||
|
20 |
180 |
190 |
50 |
587 |
697 |
225 |
25 |
28 |
||
|
25 |
185 |
190 |
200 |
115 |
556 |
698 |
225 |
24 |
28 |
31 |
|
32 |
200 |
210 |
210 |
120 |
562 |
713 |
225 |
26 |
29 |
32 |
|
40 |
220 |
230 |
235 |
130 |
609 |
760 |
255 |
36 |
45 |
49 |
|
50 |
250 |
255 |
265 |
145 |
624 |
775 |
255 |
39 |
49 |
53 |
|
65 |
275 |
285 |
295 |
180 |
791 |
954 |
255 |
57 |
76 |
84 |
|
80 |
300 |
310 |
320 |
195 |
796 |
959 |
255 |
72 |
95 |
105 |
|
100 |
350 |
355 |
370 |
200 |
800 |
963 |
310 |
85 |
109 |
120 |
|
125 |
410 |
425 |
440 |
245 |
1042 |
1254 |
310 |
150 |
175 |
190 |
|
150 |
450 |
460 |
475 |
255 |
1052 |
1264 |
310 |
187 |
231 |
251 |
|
200 |
550 |
560 |
570 |
295 |
1087 |
1299 |
310 |
242 |
365 |
395 |
ZDLP電動低溫單座閥外形尺寸
| 公稱通徑DN(mm) |
D |
DN |
H1 |
-101℃ |
-196℃ |
-253℃ |
質重KG |
|||
|
H2 |
H |
H2 |
H |
H2 |
H |
|||||
|
G3/4＂ |
225 |
135 |
30 |
500 |
1002 |
700 |
1202 |
900 |
1402 |
22 |
|
20 |
225 |
250(275) |
50 |
500 |
1004.5 |
700 |
1204.5 |
900 |
1404.5 |
36 |
|
25 |
225 |
270(290) |
97 |
500 |
1005 |
700 |
1205 |
900 |
1405 |
40 |
|
32 |
225 |
300(310) |
103 |
500 |
1011 |
700 |
1211 |
900 |
1411 |
43 |
|
40 |
225 |
310(340) |
117 |
600 |
1053 |
800 |
1253 |
1000 |
1453 |
61 |
|
50 |
225 |
340(370) |
132 |
600 |
1068 |
800 |
1268 |
1000 |
1468 |
66 |
|
65 |
225 |
380(410) |
161 |
600 |
1282 |
800 |
1482 |
1000 |
1682 |
98 |
|
80 |
225 |
410(500) |
171 |
600 |
1286 |
800 |
1486 |
1000 |
1686 |
110 |
|
100 |
225 |
470(590) |
175 |
700 |
1280 |
800 |
1480 |
1000 |
1680 |
140 |
|
125 |
310 |
550(640) |
230 |
700 |
1562 |
900 |
1762 |
1100 |
1962 |
225 |
|
150 |
310 |
600(760) |
240 |
700 |
1562 |
900 |
1762 |
1100 |
1962 |
291 |
|
200 |
310 |
720(760) |
275 |
700 |
1557 |
900 |
1757 |
1100 |
1957 |
461 |
