ZDLX電子式電動三通動調節閥
發布時間：2013/7/10 7:29:33
概述
ZDLQ、ZDLX型電子式電動三通調節閥是由3810L系列電子式電動執行機構與三通調節機構組成。電動執行機構內有伺服系統，無需另配伺服放大器，有入訊號及電源可控制運轉，連線簡單。調節機構有合流和分流兩種作用方式，在某此場合可以替代兩個二通閥和一個三通接管而得到廣泛應用。常用于交換器的兩相調節及簡單的配比調節。
ZDLX型電子式電動三通調節閥主要技術參數和性能指標
1、ZDLX型電子式電動三通調節閥調節機構主要技術參數
|
公稱通徑DN(mm) |
合流 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|||
|
分流 |
|
|
|
|
|
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||||
|
閥座通徑DN(mm) |
26 |
32 |
40 |
50 |
66 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||||
|
額定流量系數Kv |
合流 |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
800 |
1260 |
|||
|
分流 |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
800 |
1260 |
||||
|
公稱壓力PN (Mpa) |
1.6、4.0、6.4 |
|||||||||||||||
|
行程L(mm) |
16 |
25 |
40 |
60 |
100 |
|||||||||||
|
配用電動執行機構型號 |
3810LSA-20 |
3810LSA-30 |
3810LSA-50 |
3810LSC-65 |
3810LSC-99 |
|||||||||||
|
流量特性 |
直線 |
|||||||||||||||
|
可調比R |
30：1 |
|||||||||||||||
|
法蘭尺寸 |
JB/T79-1994 |
|||||||||||||||
|
法蘭型式 |
JB/T79-1994 |
|||||||||||||||
|
閥體材質 |
WCB，0Cr18Ni9 |
|||||||||||||||
2、ZDLX型電子式電動三通調節閥執行機構主要技術參數
| 型號 |
額定輸出力N |
速度mm/sec |
技術參數 |
|
3810LSA-08 |
800 |
4.2 |
電源：AC220V 50Hz |
|
3810LSA-20 |
2000 |
2.1 |
|
|
3810LSB-30 |
3000 |
3.5 |
|
|
3810LSB-50 |
5000 |
1.7 |
|
|
3810LSC-65 |
6500 |
2.8 |
|
|
3810LSC-99 |
10000 |
2.0 |
|
|
3810LXA-08 |
800 |
4.2 |
|
|
3810LXA-20 |
2000 |
2.1 |
|
|
3810LXB-30 |
3000 |
3.5 |
|
|
3810LXB-50 |
5000 |
1.7 |
3、ZDLX型電子式電動三通調節閥性能指標
項目 |
技術性能指標 |
||
|
基本誤差% |
±2.5 |
||
|
回 差% |
2.5 |
||
|
死區% |
1.0 |
||
|
始終點偏差% |
電開 |
始點 |
±2.5 |
|
終點 |
±2.5 |
||
|
電關 |
始點 |
±2.5 |
|
|
終點 |
±2.5 |
||
|
額定流量系數誤差% |
2.5 |
||
|
允許泄漏量L/h |
≤1×10-3×閥的額定容量 |
||
4、ZDLX型電子式電動三通調節閥允許壓差
公稱通徑DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
允許壓差PN(MPa) |
0.32 |
2.20 |
2.20 |
1.41 |
1.38 |
0.94 |
0.61 |
0.51 |
0..36 |
0..20 |
0.19 |
0.13 |

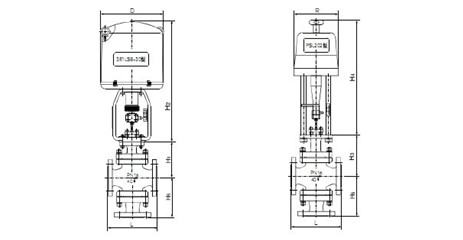

5、ZDLX型電子式電動三通調節閥外形尺寸
ZDLQ三通合流調節閥外形尺寸表
| 公稱 通徑 |
L |
行程 |
D |
H1 |
行程 |
H |
||||
|
PN(MPa) |
PN(MPa) |
常溫 |
中溫 |
|||||||
|
1.6 |
4.0 |
6.4 |
1.6 |
4.0 |
6.4 |
|||||
|
25 |
185 |
190 |
200 |
16 |
225 |
145 |
150 |
160 |
555 |
707 |
|
32 |
200 |
210 |
210 |
16 |
225 |
150 |
160 |
170 |
561 |
709 |
|
40 |
220 |
230 |
235 |
25 |
225 |
160 |
170 |
180 |
660 |
812 |
|
50 |
250 |
255 |
265 |
25 |
225 |
180 |
190 |
200 |
675 |
827 |
|
65 |
275 |
285 |
295 |
40 |
255 |
210 |
220 |
220 |
863 |
1027 |
|
80 |
300 |
310 |
320 |
40 |
255 |
220 |
230 |
240 |
868 |
1032 |
|
100 |
350 |
355 |
370 |
40 |
255 |
245 |
250 |
260 |
872 |
1036 |
|
125 |
410 |
425 |
440 |
60 |
255 |
295 |
300 |
300 |
905 |
1120 |
|
150 |
450 |
460 |
475 |
60 |
255 |
310 |
320 |
320 |
920 |
1135 |
|
200 |
550 |
560 |
570 |
60 |
255 |
370 |
380 |
380 |
950 |
1165 |
|
250 |
640 |
660 |
670 |
100 |
415 |
465 |
474 |
474 |
1203 |
1440 |
|
300 |
740 |
760 |
770 |
100 |
415 |
580 |
585 |
585 |
1265 |
1502 |
ZDLX三通分流調節閥外形尺寸表
公稱 通徑 |
L |
行程 |
D |
H1 |
H |
質量Kg |
|||||
|
PN(MPa) |
PN(MPa) |
PN (MPa) |
|||||||||
|
1.6 |
4.0 |
6.4 |
1.6 |
4.0 |
6.4 |
4.0 |
6.4 |
||||
|
80 |
300 |
310 |
320 |
40 |
255 |
240 |
250 |
260 |
885 |
78 |
98 |
|
100 |
350 |
355 |
370 |
40 |
255 |
265 |
275 |
285 |
897 |
93 |
118 |
|
125 |
410 |
425 |
440 |
60 |
255 |
310 |
320 |
320 |
931 |
155.5 |
172.5 |
|
150 |
450 |
460 |
475 |
60 |
255 |
330 |
340 |
340 |
945 |
207.5 |
323.5 |
|
200 |
550 |
560 |
570 |
60 |
255 |
390 |
400 |
400 |
979 |
384.5 |
412.5 |
|
250 |
640 |
660 |
670 |
100 |
415 |
530 |
540 |
540 |
1268 |
627 |
659 |
|
300 |
740 |
760 |
770 |
100 |
415 |
605 |
612 |
612 |
1294 |
780 |
819 |
