ZAZX型電動三通分流調節閥
發布時間：2013/7/9 10:35:28
概述
ZAZQ(X)型電動三通合流（分流）調節閥有合流和分流兩種型式，由DKZ電動執行機構和三通合流或三通公流調節閥組成。以電源為動力，接受統一的標準信號0~10mADC或4~20mA Dc驅使閥門開度與此操作信號相對應。合流閥的作用是將兩種流體匯合成第三種流體，分流閥是將一種流體分成兩路流體。公分合流閥只能對應選用，但當DN≤80時，合流閥可用于分流場合。可替代兩臺單、雙座調節閥，節省投資，占據空間小。三通調節閥通常用于交換器的兩種介質調節，及簡單的配比調節。
主要技術參數和性能指標
1、主要技術參數
| 公稱通徑DN(mm) |
合流 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
|
分流 |
|
|
|
|
|
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|||
|
額定流量系數Kv |
合流 |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
800 |
1260 |
||
|
分流 |
|
|
|
|
|
85 |
135 |
210 |
340 |
535 |
800 |
1260 |
|||
|
公稱壓力PN (Mpa) |
1.6、4.0、6.4 |
||||||||||||||
|
流量持性 |
直線 |
||||||||||||||
|
執 |
II型 |
DKZ-310 |
DKZ-310 |
DKZ-410 |
DKZ-410 |
DKZ-510 |
|||||||||
|
III型 |
DKZ-310C |
DKZ-310C |
DKZ-410C |
DKZ-410C |
DKZ-510C |
||||||||||
|
出軸推力（N） |
4000 |
4000 |
6400 |
6400 |
16000 |
||||||||||
|
行程L（mm） |
16 |
25 |
40 |
60 |
100 |
||||||||||
|
允許壓差（MPa） |
1.6 |
1.0 |
2.5 |
1.6 |
1.5 |
1.0 |
0.65 |
0.4 |
0.3 |
0.16 |
0.26 |
0.18 |
|||
|
上閥蓋型式 |
普通式（常溫型）熱片式（中溫型） |
||||||||||||||
|
介質溫度℃ |
20~+200、-40~+250（常溫型）、-40~+450（中溫型） |
||||||||||||||
|
可調比R |
30：1 |
||||||||||||||
|
法蘭標準 |
JB/T79-1994 |
||||||||||||||
|
輸入阻抗 |
II型：200Ω III型：250Ω |
||||||||||||||
|
出廠狀態 |
電開（對上閥座而言），如需電關，訂貨時應注明 |
||||||||||||||
2、主要技術性能范圍
| 項目 |
技術性能指標 |
|
|
基本誤差% |
±3.5 |
|
|
回 差% |
≤2.5 |
|
|
死區% |
≤3.0 |
|
|
始終點偏差% |
電開、電關 |
±2.5 |
|
額定流量系數誤差% |
±2.5 |
|
|
允許泄漏量L/h |
≤1×10-3×閥的額定容量 |
|

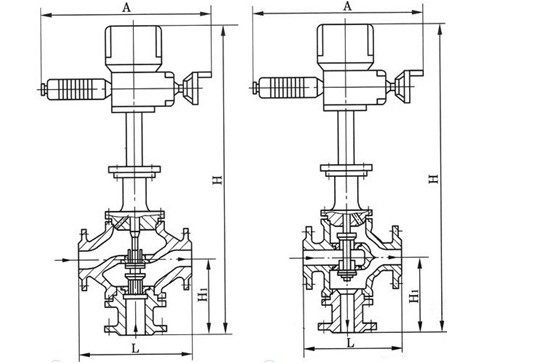

3、外形尺寸
| 公稱通徑DN（mm） |
A |
L |
H |
H1 |
|||||||||||
|
分流 |
合流 |
PN |
PN |
PN |
分流 |
合流 |
PN |
PN |
PN |
PN |
PN |
PN |
|||
|
1.6 |
4.0 |
6.4 |
普通型 |
熱片型 |
普通型 |
熱片型 |
1.6 |
4.0 |
6.4 |
1.6 |
4.0 |
6.4 |
|||
|
25 |
520 |
490 |
185 |
190 |
200 |
|
|
715 |
865 |
|
|
|
140 |
150 |
160 |
|
32 |
520 |
490 |
200 |
210 |
210 |
|
|
721 |
871 |
|
|
|
150 |
160 |
170 |
|
40 |
520 |
490 |
220 |
230 |
235 |
|
|
733 |
883 |
|
|
|
160 |
170 |
180 |
|
50 |
520 |
490 |
250 |
255 |
265 |
|
|
748 |
898 |
|
|
|
180 |
190 |
200 |
|
65 |
520 |
520 |
275 |
285 |
295 |
|
|
839 |
999 |
|
|
|
200 |
220 |
220 |
|
80 |
520 |
520 |
300 |
310 |
320 |
872 |
1032 |
842 |
1002 |
225 |
250 |
265 |
210 |
230 |
240 |
|
100 |
520 |
520 |
350 |
355 |
370 |
898 |
1056 |
846 |
1006 |
245 |
275 |
285 |
220 |
250 |
260 |
|
125 |
520 |
520 |
410 |
425 |
440 |
947 |
1162 |
897 |
1112 |
285 |
320 |
325 |
260 |
300 |
300 |
|
150 |
520 |
520 |
450 |
460 |
475 |
947 |
1162 |
897 |
1112 |
305 |
340 |
340 |
280 |
320 |
320 |
|
200 |
520 |
520 |
550 |
560 |
570 |
965 |
1180 |
905 |
1120 |
350 |
400 |
410 |
320 |
380 |
380 |
|
250 |
520 |
520 |
670 |
740 |
750 |
|
|
|
|
|
|
|
|
|
|
|
300 |
520 |
520 |
770 |
805 |
820 |
|
|
|
|
|
|
|
|
|
|
