ZAZM型電動調節閥
發布時間：2013/7/9 10:10:45

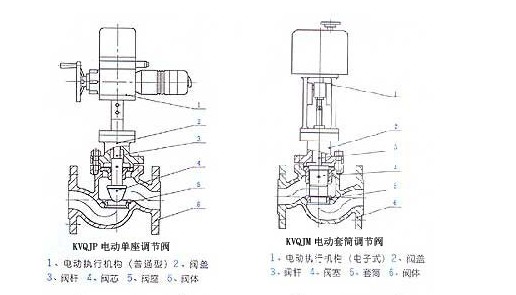

一、電動套筒調節閥 概述
ZAZM電動套筒調節閥由DDZ型系列直行程電動執行機構和套筒閥兩部分組成。以單相交流220V電源為動力，接受0～10mA或4～20mA直流信號，自動地控制調節閥開度，達到對管道內流體的壓力、流量、液等工藝參數的連接調節。
該產品具有比雙座閥大的流量系數，且允許壓差大穩定性好，工作不易產生振動，適用性強等優點，廣泛應用于電力、冶金、化工、輕工等工業部門的自動控制系統。
二、電動套筒調節閥 主要技術參數和性能指標
1、產品型號
| 產品型號 |
ZAZM-16型 |
ZAZM-40型 |
ZAZM-64型 |
ZAZM-64G型 |
2、主要技術參數
| 公稱通徑DN（mm） |
25 |
40 |
50 |
80 |
100 |
150 |
200 |
|
|
額定流量數Kv |
全量 |
15 |
35 |
50 |
125 |
190 |
400 |
630 |
|
0.6 |
9 |
20 |
30 |
75 |
115 |
240 |
350 |
|
|
流量持性 |
直線、等百分比 |
|||||||
|
公稱壓力PN（MPa） |
1.6，4.0，6.4 |
|||||||
|
連接型式 |
JB/T79-1994 |
|||||||
|
配用執行機構型號 |
DKZ-310 |
DKZ-410 |
DKZ-410 |
|||||
|
出軸推力（N） |
4000 |
6400 |
6400 |
|||||
|
行程L（mm） |
16 |
25 |
40 |
60 |
||||
|
全行程時間 |
12.5 |
20 |
32 |
37 |
||||
|
作用方式 |
電開式（K）常用；電關式（B） |
|||||||
|
輸入信號 |
0～10mA，4～20mA DC |
|||||||
|
供電電源 |
220V；50～60Hz |
|||||||
|
固有可調比R |
30:1 |
|||||||
3、主要技術性能范圍
| 項目 |
技術性能指標 |
|
基本誤差% |
≤±5 |
|
回差% |
≤3 |
|
死區% |
≤5 |
|
匯漏量 |
0.01%X閥額定容量 |
|
額定流量系數誤差% |
≤±10 |

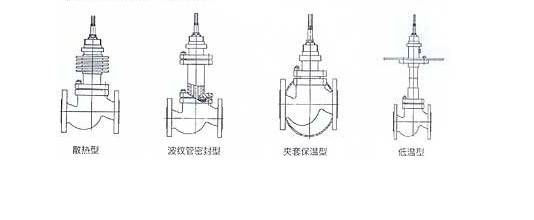

4、閥門材料和適用溫度范圍
| 閥體材料 |
材料牌號 |
公稱壓力 |
適用溫度范圍（℃） |
|
|
常溫型 |
熱片型 |
|||
|
鑄鋼 |
WCB |
4.0，6.4 |
-40～250 |
-40～450 |
|
不銹鋼 |
0Cr18Ni9 |
4.0，6.4 |
-40～250 |
-60～450 |
5、允許壓差
標準組配的電動套筒調節閥允許壓差較大，但考慮到介質流體對閥塞、套筒的沖蝕和高壓差引起的噪聲、振動，因此當閥的壓差超過3MPa時；則應采取相應的工藝措施。
6、外形尺寸
| 公稱通徑 |
AxB |
L |
H1 |
H2 |
|||
|
PN1.6 |
PN4.0 |
PN6.4 |
常溫型 |
熱片型 |
|||
|
25 |
230x460 |
184 |
197 |
210 |
668 |
819 |
75 |
|
40 |
222 |
235 |
251 |
684 |
835 |
95 |
|
|
50 |
254 |
267 |
286 |
684 |
835 |
98 |
|
|
80 |
230x530 |
298 |
317 |
337 |
785 |
946 |
130 |
|
100 |
352 |
368 |
394 |
795 |
946 |
156 |
|
|
150 |
260x630 |
451 |
473 |
508 |
945 |
1160 |
208 |
|
200 |
600 |
615 |
650 |
945 |
1160 |
250 |
|
|
250 |
650 |
670 |
690 |
1050 |
1320 |
265 |
|
|
300 |
740 |
770 |
800 |
1145 |
1380 |
295 |
|
