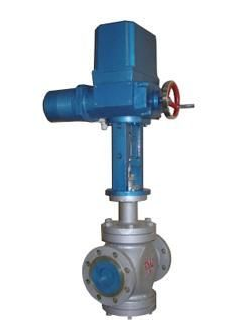

ZAZP電動直通單座調節閥
發布時間：2013/7/9 8:05:00
一、電動直通單座調節閥 概述
ZAZP系列電動直通單座調節閥由DDZ型系列直行程電動執行機構和直通單座閥兩部分組成，以單相交流220V電源為動力，接受0～10mA或4～20mA直流信號，自動地控制調節閥開度,達到對管道內流體的壓力、流量、液 等工藝參數的連續調節。
該產品具有動作靈敏、能源取用方便、信號傳輸迅速等特點。廣泛就用于電力、冶金、化工、軟紡等工業自動控制系統中。
二、電動直通單座調節閥 主要技術參數和性能指標
1、產品型號
產品型號 |
ZAZP-16型 |
ZAZP-40型 |
ZAZP-64型 |
ZAZP-100型 |
|
- |
- |
ZAZP-64G型 |
AZP-100G型 |
2、主要技術參數
公稱通徑DN（mm） |
G3/4" |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||||||||
|
閥座真徑DN（mm） |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
66 |
80 |
100 |
125 |
150 |
200 |
|
額定流量數Kv |
0.08 |
0.12 |
0.2 |
0.32 |
0.5 |
0.8 |
1.2 |
2 |
3.2 |
5 |
8 |
12 |
20 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
|
流量持性 |
直線 |
直線、等百分比 |
||||||||||||||||||
|
公稱壓力PN（MPa） |
10 |
1.6，4.0，6.4 |
||||||||||||||||||
|
連接型式 |
螺紋連接G3/4 |
JB/T79-1994 |
||||||||||||||||||
|
配用執行機構型號 |
ZAZ-25 |
ZAZ-25/DKZ-310 |
DKZ-310 |
DKZ410 |
DKZ-410 |
|||||||||||||||
|
出軸推力（N） |
250 |
250/4000 |
4000 |
6400 |
6400 |
|||||||||||||||
|
行程L（mm） |
10 |
16 |
25 |
40 |
60 |
|||||||||||||||
|
全行程時間 |
20 |
20/8 |
12.5 |
20 |
32 |
37 |
||||||||||||||
|
作用方式 |
電開式（K）常用；電關式（B） |
|||||||||||||||||||
|
輸入信號 |
0～10mA，4～20mA DC |
|||||||||||||||||||
|
供電電源 |
220V，50～60Hz |
|||||||||||||||||||
|
固有可調比R |
30：1 |
|||||||||||||||||||
3、主要技術性能指標
| 項目 |
技術性能指標 |
|
基本誤差% |
≤±5 |
|
回差% |
3 |
|
死區% |
5 |
|
匯漏量 |
0.01%X閥額定容量 |
|
額定流量系數誤差% |
≤±10；當KV≤6.3時，為≤±15 |
4、閥門材料和適用溫度范圍
| 閥體材料 |
材料牌號 |
公稱壓力 |
適用溫度范圍（℃） |
|
|
常溫型 |
熱片型 |
|||
|
鑄鋼 |
WCB |
4.0，6.4 |
-40～250 |
-40～450 |
|
不銹鋼 |
0Cr18Ni9 |
4.0，6.4 |
-40～250 |
-60～450 |
5、允許壓差
| 公稱通徑 |
G3/4" |
20 |
||||||||
|
閥座直徑 |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
|
允許壓差（MPa） |
公稱壓力值 |
4.9 |
3.7 |
2.4 |
1.6 |
1.1 |
0.6 |
|||
|
公稱通徑 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
允許壓差（MPa） |
PN值 |
5.0 |
2.8 |
1.7 |
1.7 |
1.0 |
0.6 |
1.1 |
0.7 |
0.4 |
注：DN20配DKZ-3 10其允許壓差可達公稱壓力值

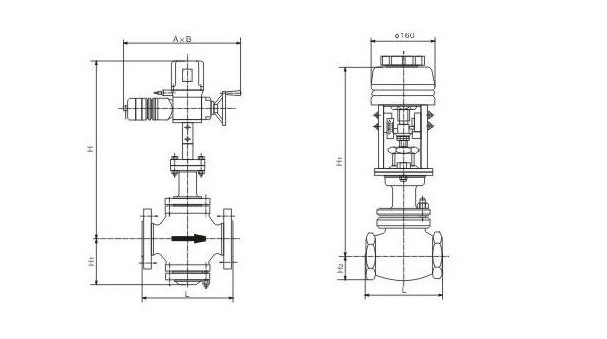

6、外型尺寸
|
公稱通徑 |
AxB |
L |
H1 |
H2 |
|||
|
PN1.6 |
PN4.0 |
PN6.4 |
常熱型 |
熱片型 |
|||
|
G3/4" |
Φ160 |
120（PN10） |
391 |
478 |
32 |
||
|
20 |
230x460 |
180 |
190 |
190 |
653 |
804 |
65 |
|
25 |
185 |
190 |
200 |
665 |
816 |
99 |
|
|
32 |
200 |
210 |
210 |
671 |
822 |
105 |
|
|
40 |
220 |
230 |
235 |
683 |
634 |
118 |
|
|
50 |
230x530 |
250 |
255 |
265 |
698 |
849 |
131 |
|
65 |
275 |
285 |
295 |
789 |
949 |
165 |
|
|
80 |
300 |
310 |
320 |
792 |
852 |
173 |
|
|
100 |
350 |
355 |
370 |
796 |
956 |
177 |
|
|
125 |
260x630 |
410 |
425 |
440 |
847 |
1062 |
225 |
|
150 |
450 |
460 |
475 |
855 |
1070 |
233 |
|
|
200 |
550 |
560 |
570 |
894 |
1109 |
272 |
|
訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或詳細注明以下條件內容：
1、產品型號2、公稱通徑3、額定流量系數KV 4、流量特性
5、閥體材質6、低溫閥需注明使用溫度和注明接管長度7、閥前后壓力
8、介質種類和溫度范圍9、電動執行器內是否帶空間加熱器
