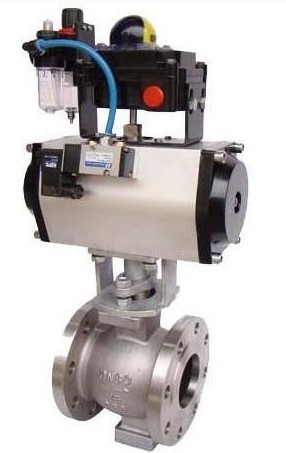

VQ647氣動V型球閥|氣動偏心球閥
發布時間：2013/8/14 9:16:37
一、氣動V型球閥 概述
VQ647氣動V型活塞式調節球閥（簡稱調節球閥），是一種旋轉型調節球閥，為氣動單元組合儀表中的執行單元，一般與電氣閥門定痊器或氣動閥門定位器組合使用。閥芯開有V型切口，與閥座相對轉動產生剪切力，防止卡死。特別適用于泥漿和含有纖維介質，以及含有微小固體懸浮物介質的調節。因而廣泛應用于石油、化工、制藥、冶金、輕紡、造紙、污水處理等生產部門的氣體、蒸汽、液體輸送管道中介質流量調節，以達到生產過程按控制要求。
本系列產品公稱壓力等級有PN16、64，公稱通徑范圍從25mm至 300mm ,允許泄漏量等級有Ⅳ級和Ⅵ級。
二、氣動V型球閥 主要零件材料
閥體、 閥蓋：HT200、ZG230—450、ZG1Cr18Ni9Ti、 ZG0Cr18Ni12Mo2Ti
閥 桿：0Cr17Ni12Mo2、0Cr17Ni14Cu4Nb
閥 板：ZG1Cr18Ni9、C0Cr18Ni12Mo2Ti
閥桿（板）軸承：0Cr17Ni12Mo2
閥 芯：增強聚四氟乙烯、司鈦萊合金堆焊
閥座（密封環）：聚四氟乙烯（增強）、1Cr18Ni9Ti、Cr18Ni12Mo2Ti
壓 圈：0Cr17Ni12Mo2
填 料：聚四氟乙烯、石墨
閥 座 托 架 ：0Cr17Ni12Mo2 墊 環：氟橡膠0形圈

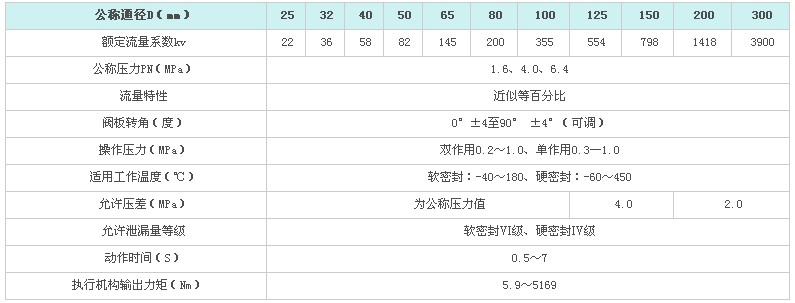

三、氣動V型球閥 主要技術參數
*本產品性能指標貫徹GB/T4213—92。

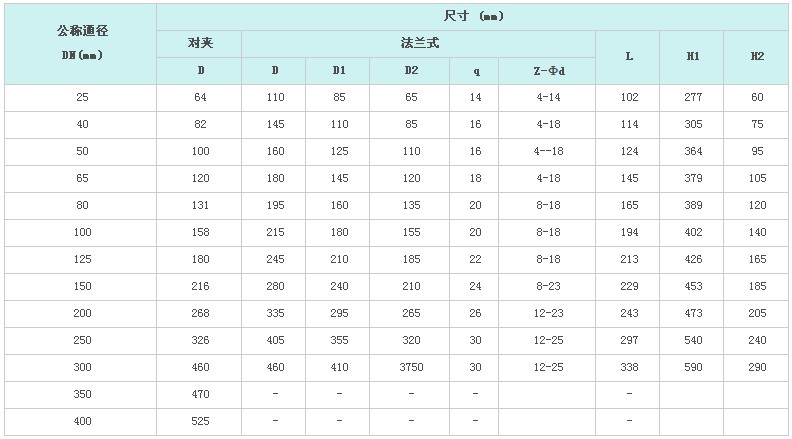

四、氣動V型球閥 外形連接尺寸
