Q641超薄型氣動球閥|氣動對夾式球閥
發布時間：2013/8/10 14:52:43
一、超薄型氣動球閥 概述
超薄型氣動球閥是引進意大利技術進行國產化設計而發展出的新一代超短法蘭距球閥，球芯通道形狀有矩形、V形及O形。該系列產品具有結構緊湊、體積小、重量輕、安裝方便等特點，可廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。
超薄型氣動球閥由氣動雙活塞齒輪齒條執行器和超短法蘭距球閥組合而成，閥體部分同“1”電動球閥閥體一樣。氣動活塞執行機構分有彈簧式和無彈簧式兩種。故障下要求閥全開或關閉時配有彈簧式（靠彈簧的恢復張力復位），故障下要求保位時，配無彈簧式。它主要由缸體、彈簧、活塞、活塞桿、前后缸蓋、齒條、輸出軸等零部件組成。對兩位開關閥，需配電磁閥以及行程開關等；對比例式調節閥，需配定位器。

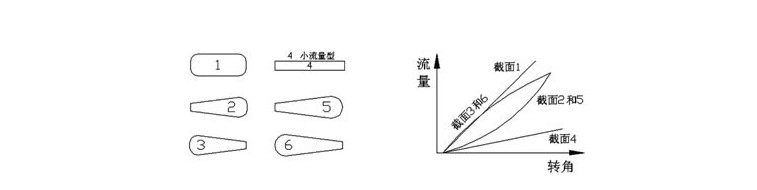

流道的幾種典型截面形狀及流量特性示意圖
閥體采用整體式結構。通過精密的加工和裝配，球芯由一端裝入后，旋緊壓環，使兩軟密封閥座與球芯保持良好的接觸和密封。同時，壓環內墊也實現良好的密封，使閥門工作的泄漏為零。由于采用整體式結構的閥體，所以該閥實現了超短法蘭距，整機重量大大降低，僅為同類普通球閥的50%左右。

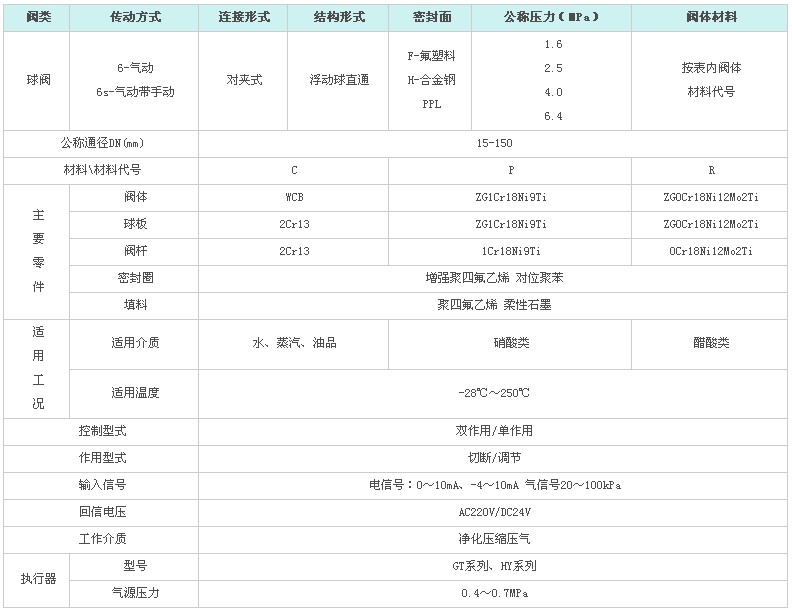

二、超薄型氣動球閥 技術規范

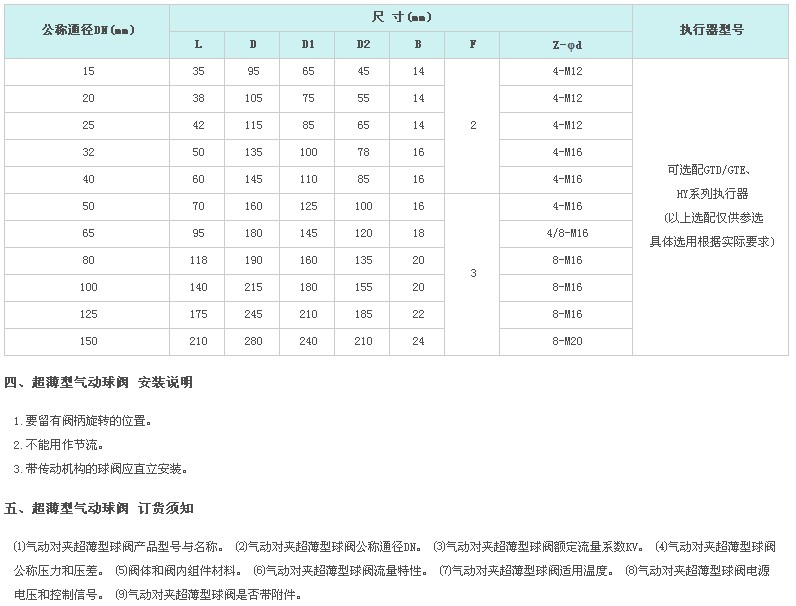

三、超薄型氣動球閥 技術規范
