J965Y電動直流對焊截止閥
發布時間：2013/8/29 8:12:09

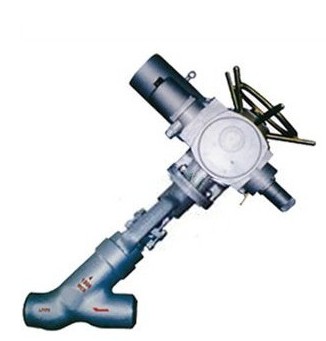

一、電動直流對焊截止閥 產品概述
電動直流對焊截止閥是采用高品質截止閥和高精度電動執行器組成。電動直流對焊截止閥結構合理，性能優良，造型美觀，適用的壓力范圍廣，主要用來接通或截斷管路中的介質，電動直流對焊截止閥具有耐磨、耐高溫，抗擦傷性能好、使用壽命長等優點。
二、電動直流對焊截止閥 設計采用標準
1、設計制造JB3595規定。
2、結構長度按JB3595規定或按用戶要求。
3、連接端按JB3595規定或按用戶要求。
4、閥門檢查和試驗按JB3595規定。
三、電動直流對焊截止閥 主要零件材料
| 零件名稱 | 材料牌號 | ||
|---|---|---|---|
| 閥體 | WCB | WC6 | WC9 |
| 活塞 | A105 | WC6 | WC9 |
| 閥蓋 | 25 | 12Cr1MoVA | |
| 閥桿 | 1Cr17Ni2 | 20Cr1Mo1V1A | |
| 密封環 | 05F | 05F | 柔性石墨 |
| 四開環 | 1Cr13 | 20CrMOIVIA | |
| 填料 | BSP-600 | BSP-600 | |
| 支架 | WCB | WCB | |
| 閥桿螺母 | ZQAL9-4 | ZQAL9-4 | |
四、電動直流對焊截止閥 主要性能規范
| 試驗壓力（MPa） | 公稱壓力（MPa） | 壓力級 | JIS（K） | |||||
|---|---|---|---|---|---|---|---|---|
| 16.0 | 20.0 | 25.0 | 32.0 | 900 | 1500 | 20K | 40K | |
| 強度試驗 | 24.0 | 30.0 | 37.5 | 48.0 | 22.5 | 39.0 | 7.5 | 16.5 |
| 密封試驗 | 17.6 | 22.0 | 27.5 | 35.2 | 16.5 | 28.6 | 5.5 | 12.1 |
| 工作溫度 | ≤425℃ | |||||||
| 適用介質 | 水、蒸汽、腐蝕性介質 | |||||||
五、電動直流對焊截止閥 產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：電源電壓、控制方式（開關型，調節型）、控制信號（4-20mA,1-5V）、作用方式（電-開式，電-關式）
盡量詳細提供以上技術參數，方便我公司銷售及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
