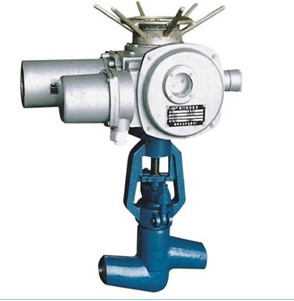

一、電動高壓截止閥 概述



電動高壓截止閥(電站截止閥)適用于公稱壓力PN20～32MPa及P54/100V-P57/170V，工作溫度≤540℃(其中P57/170V工作溫度為570℃)的石油、化工 、水力、火力電站各種系統的管路中，切斷或接通管路介質。

二、電動高壓截止閥 產品特點

1、閥門中腔采用壓力自緊式密封結構，密封性能越好。支管兩端為焊接結構。焊接坡口可按標準或用戶要求配接。
2、閥瓣、閥座的密封面采用司太立鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。
3、閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。
4、閥蓋填料函深度合理，填料加緩蝕劑，密封可靠。

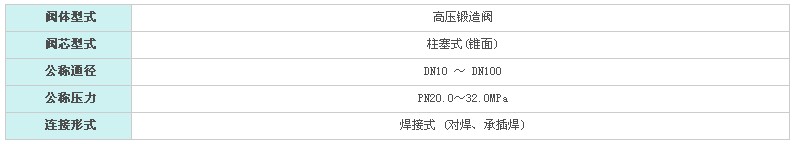

三、電動高壓截止閥 技術參數

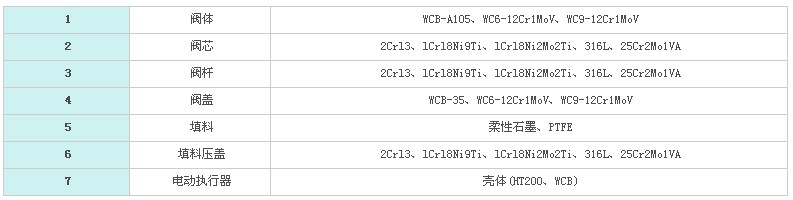

四、電動高壓截止閥 零件材料

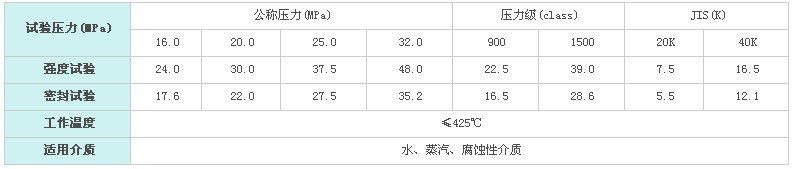

五、電動高壓截止閥 性能規范

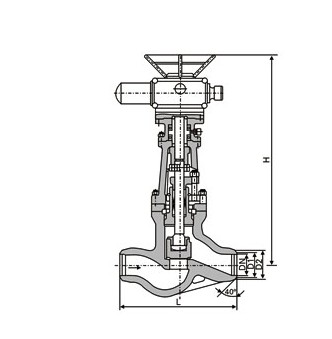

六、電動高壓截止閥 外形及連接尺寸



公稱通徑DN	主要外形尺寸和連接尺寸							重量
	L	D1	D2	D3	α	H	D0
J61(H.Y)-25、40、64、100、200、250、320 J61Y-P54/100V、P54/140V、P54/170V
10	120	12	25		40°	185	140	2.8
15	170	17	36		40°	247	200	7.5
20	170	22	42		40°	248	200	9
25	170	26	42		40°	248	240	9.5
32	170	31	44		40°	248.5	280	15
50①	250	50	82		32°	450	320	60
50②	350	50	82		32°	450	320	64
65	430	69	100	110	32°	669	400	74
80	470	84	108	130	32°	669	450	112.5
100	560	107	144	165	32°	755	500	178.5
注：DN50為兩種型號。
J61Y-P55/100V、P55/140V、P55/170V J61Y-P57/100V、P57/140V、P57/170V
10	120	12	28		40°	189	140	3
15	170	17	40		40°	250	200	9
20	170	22	46		40°	252	200	11
25	170	26	46		40°	254	240	13
32	170	31	49		40°	254	280	17
50①	250	50	90		32°	453	320	68
50②	350	50	90		32°	455	320	72
65	430	69	104	115	32°	630	400	83
80	470	84	110	140	32°	672	450	118
100	560	17	148	170	32°	761	500	165
