GIQ系列氣動高真空蝶閥
發布時間：2013/8/2 9:20:17
一、產品[氣動高真空蝶閥]的詳細資料：
GIQ型氣動高真空蝶閥是通過電磁換向閥改變氣路方向，控制執行氣缸驅動蝶閥作啟閉運動。用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體�？蛇x配反饋信號裝置及電氣閥門定位器。
產品特點：GIQ系列氣動高真空蝶閥,氣動高真空蝶閥,高真空蝶閥

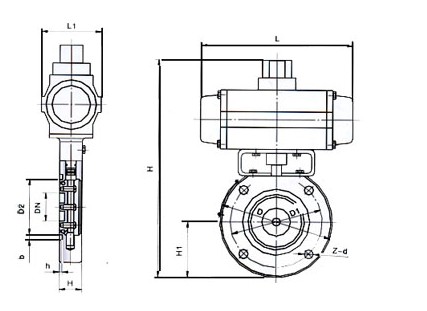

二、主要性能規范：
|
公稱通徑 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
800 |
|
連接法蘭 |
JB/T919 GB/T6070 |
|||||||||||||||
|
漏氣速率（L/s） |
133.3х10-6 |
133.3х10-5 |
||||||||||||||
|
通導能力（L/s） |
48 |
97 |
178 |
260 |
546 |
938 |
1328 |
2611 |
3962 |
6159 |
8535 |
10912 |
13558 |
16202 |
22418 |
41357 |
|
氣缸直徑 mm |
50 |
63 |
80 |
100 |
125 |
|||||||||||
|
適用范圍（Pa） |
133.3х10-6 ~ 101х103 |
|||||||||||||||
|
介質溫度（℃） |
-25~80 |
|||||||||||||||
|
電磁換向閥電源 |
220/50 |
|||||||||||||||
|
電磁換向閥功率（W） |
10 |
|||||||||||||||
|
氣源壓力（MPa） |
0.4~0.6 |
|||||||||||||||
|
啟閉時間（S） |
＜3 |
|||||||||||||||
|
開閥時，閥板兩側壓力差（KPa） |
≤101 |
|||||||||||||||
三、采用標準：
|
設計與制造 |
連接法蘭 |
檢驗與試驗 |
|
JB/T4079-91 |
JB/T919 GB/T6070 |
JB/T4079 JB/T6446 |
四、主要
零材料：
|
零件名稱 |
閥體和蝶板 |
構件 |
密封墊（閥體、蝶板） |
|
材料 |
碳素鋼（鍍鎳） |
2Cr13 |
丁腈橡膠 |
|
不銹鋼 |
不銹鋼 |
丁腈橡膠/氟橡膠 |
